使用Chrome开发者工具分析内存泄漏

从用户角度来看，Web应用内存问题可以表现为以下几种形式：

问题形式	症状
内存泄漏	页面的性能随着运行时间的增加越来越差，这是因为页面消耗越来越多的内存 内存消耗量和性能呈负相关的原因包括： 内存消耗量越大，GC运行越频繁、耗时。而GC运行会导致JS引擎暂停执行 内存消耗量越大，某些遍历性质的操作就越耗时
内存暴涨	页面性能一直很差，这是因为页面使用大量的内存，超过页面速度优化的限度 所谓“大量”并没有量化标准，主要取决于客户端的硬件资源
频繁GC	页面延迟或者卡顿。这时因为GC时脚本执行被暂停

这三种表现形式并不是孤立的。缓慢的内存泄漏最终会导致内存的大量使用，内存泄漏/暴涨会导致GC消耗更多的时间以及更频繁的运作。

本文主要探讨内存泄漏问题。

所谓内存泄漏，是指应用程序不再需要的内存，由于某种原因没有归还给操作系统。

JavaScript是一种基于垃圾回收机制（GCed）的语言，垃圾回收器可以辅助内存的回收：它检查某一片内存是否从应用其它部分可达，以确定该内存是否可以被安全回收。GCed语言中的内存泄漏主要由多余引用（unwanted references）导致。所谓多余引用，是从活动GC Root直接/间接指向一片不再需要的内存的引用。

尽管现代JS引擎能够在一些情况下自动执行垃圾回收，由于代码逻辑错误导致的内存泄漏仍然存在，特别是在单页面应用/Ajax成为主流的今天，长时间运行的Web页面往往因此渐渐变慢甚至崩溃。

“多余引用”在Web应用的场景下可以进一步的细分。下表列出常见的情形：

原因	说明
错误的使用全局变量	在JavaScript中不通过 var 关键字声明，而直接使用的变量是全局变量，这类变量本质上是 window 对象的属性。 全局变量（指向的内存）直到页面刷新之前，不会自动回收。因此如果使用全局变量保存大量数据，务必在不再需要这些数据时，手工设置全局变量的值为 null ，解除引用
忘记清理定时器	setInterval() 函数经常被使用，但是忘记清理。考虑下面的代码： JavaScript 1 2 3 4 5 6 7 8 9 10 11 var resource = getData(); setInterval(function() {     var node = document.getElementById('node');     // 某个时间点之后node可能不再存在，因此该定时器什么也不做     if(node) node.innerHTML = JSON.stringify(someResource)); }, 1000); // 但是，定时器函数没有被销毁，而它引用resource这个数据（可能是一大片内存），这就造成了潜在的内存泄漏   // 因此，应当记住，定时器不需要的时候，手工销毁它 var handle = setInterval(NoOp); clearInterval(handle); //执行清理
忘记清理回调函数	某些JS库则提供基于回调的模式实现，例如观察者模式 你应当在不需要时，明确的移除观察者（Listener函数），实例代码如下： JavaScript 1 2 3 4 5 6 7 8 9 10 var e = document.getElementById( 'button' ); function clickHandler( event ) {     e.innerHtml = 'text'; } e.addEventListener( 'click', clickHandler );   // 先移除观察者 e.removeEventListener( 'click', clickHandler ); // 然后再移除DOM节点 e.parentNode.removeChild( e ); 对于某些不能管理循环引用的浏览器（例如IE6，它不能检测DOM节点和JS代码之间的循环引用）来说，明确移除步骤非常重要。现代浏览器一般都能在被观察对象不可达时自动清理对应的观察者，尽管如此，明确移除观察者仍然是很好的实践 JS库，例如jQuery，会在移除DOM节点时自动完成上述“明确移除”
忘记清理DOM节点的引用	为了操作方便，有时候你会在数据结构中引用DOM节点。 这会导致DOM节点有两个in引用，一个来自DOM树，一个来自你的数据结构。当DOM节点不再需要时，你需要确保这两个in引用都不可达 特别需要注意的是：子DOM节点不可回收的时候，其祖先节点亦不可回收

按快捷键Shift + ESC，可以打开Chrome任务管理器（Task Manager）。通过持续的观察任务管理器，你可以查看每个页面的内存用量的变化，进而获得可能的内存泄漏提示。常用输出列如下：

列	说明
Task	显示浏览器主进程，或者扩展、页面、插件的名称
Memory	Native内存用量，DOM节点存放在Native内存中，如果此列持续增加，提示存在无法释放的DOM节点 只有DOM节点从页面DOM树中移除，同时没有JS变量引用之，DOM节点才能够被释放。已经从DOM中移除，却仍然被JS代码引用的DOM节点，称为Detached节点，这种节点是引发内存泄漏的常见原因 注意：Chrome开发者工具会导致被调试页面占用的Native内存大量增加。在启用堆时间线记录时，甚至可以增大数倍。关闭开发者工具增大的内存会自动释放
JavaScript Memory	JS堆内存用量，该列显示两个值，其中括号中的值（live）指示可达对象占用的内存。如果live值持续增加，提示存在无法释放的JS对象 结合Windows任务管理器观察，发现Windows任务管理器中chrome.exe进程的内存（私有工作集）总是和上面的Memory相同。因此JavaScript Memory应该是Memory的一部分，Memory是页面占用的总内存
CPU	页面的CPU占用率
Network	页面的网络通信速率

Chrome任务管理器只能给出一些粗略的提示。实际工作中我们通常使用Chrome Developer Tools来发现并定位内存泄漏。Dev Tools由9个面板组成，其中Timeline、Profiles有助于内存分析。

通过该面板可以直观的看到不正常的内存使用，你可以使用它获得对问题的初步认识。

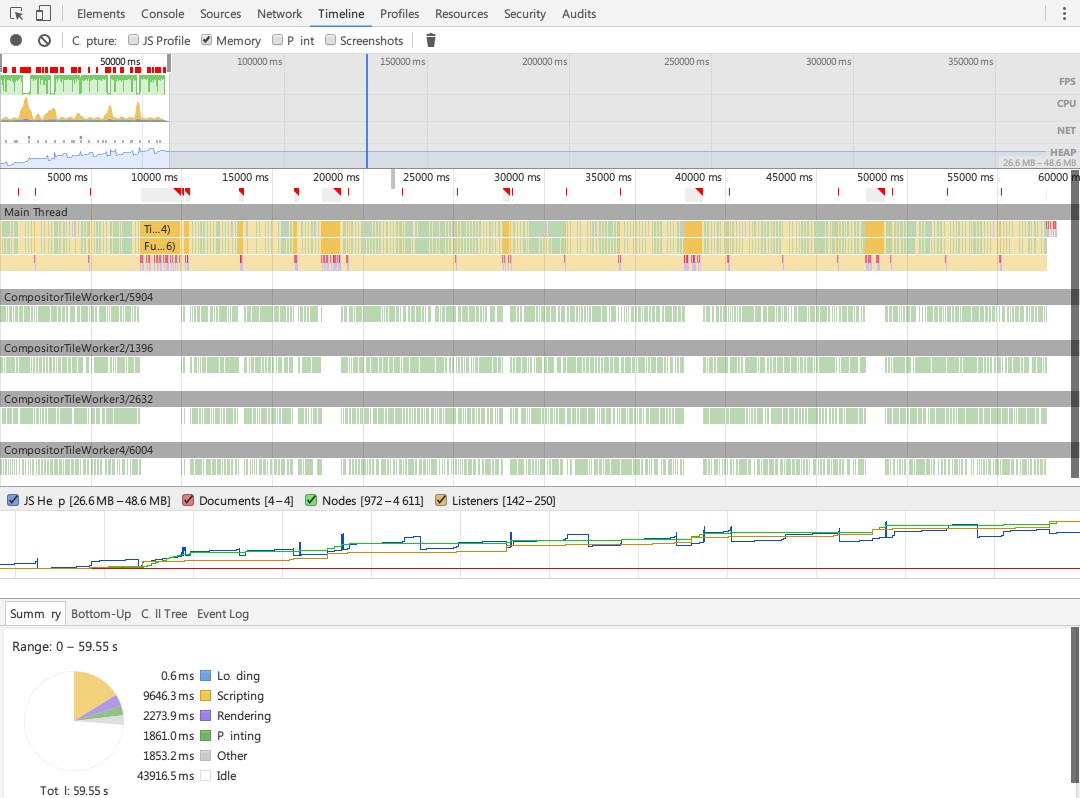

切换到Timeline面板，然后勾选Memory，点击可以启动时间线记录，点击弹窗的Finish按钮则停止记录。注意，在启动、停止前，你应该点击执行强制垃圾回收。时间线记录示例如下：

在这个示例中，随着时间的推进，周期性的内存用量跳涨而之后不能收缩到原有水平、Nodes、Listeners计数的持续增加，这些都是明显的内存泄漏信号。

该面板是定位内存泄漏的关键，使用它你可以：

1. 获取内存的快照，分析JS对象、DOM节点如何占用内存。支持比对两个快照，发现内存使用情况的变化
2. 录制内存分配随时间的变化，可用于隔离出内存泄漏。

切换到Profiles面板，点选Take Heap Snapsot，然后点击Task Snapshot按钮，即可获得一张实时的堆快照。注意：获取快照前，会自动执行垃圾回收。快照示例如下：

点击左上角的下拉菜单，可以在几个视图之间切换：

视图	说明
Summary	在上半部分的对象列表子面板中，显示获取快照的那一时刻，各类型对象总体分配情况，数据项包括： Constructor：显示对象类型（以其构造函数名称表示） ⇨ 对象实例 ⇨ 对象属性...树列出当前驻留对象。如果一个条目的背景为黄色，表示它可以直接通过JavaScript代码访问到。闭包引用的对象，可能是无法直接访问的，因此不会显示黄色背景 Distance：距离GC Root的距离 Objects Count：此类对象的数量 Shallow Size：此类对象的总大小，注意对象大小是指变量引用的目标内存的大小。通常情况下只有数组、字符串可能有很大的Shallow Size，字符串常常会将其主体内容存放在Renderer内存，仅仅在JS Heap中暴露一个很小的Wrapper Retained Size：Shallow Size的总大小 + 因为此类对象而驻留（因为被此类对象引用，无法释放）的其它对象的总大小。对于没有out引用的对象，例如一个数字或者字符串类型的对象属性，其Shallow Size = Retained Size 你可以点击一个对象类型前面的小箭头（或者按Right方向键）展开，查看此类型对象的实例，注意实例后面会跟着灰色的@id，id是对象的唯一标识符。进一步展开，可以看到对象实例的属性 选中一个对象的实例/对象实例属性，可以在下半部分的Retainers子面板中查看选中条目的引用链，这个链从直接引用选中条目的那个对象开始，逐层上溯 点选顶部工具栏All objects右侧的小箭头，你可以选择查看所有对象，或者在任意两个快照之间分配的对象
Comparison	对比两个快照，查看其分配内存大小、对象个数的比值
Containment	已一系列根对象为起点，显示其容纳对象的树
Statistics	使用饼图来展现各大类对象的内存用量比例

定位内存泄漏需要一些技巧，但是一般都是从快照的Summary视图开始分析。一个常用的工作流程是所谓三快照（three snapshot）技术：

1. 执行必要的预热操作，确保那些需要长期驻留的对象初始化完毕
2. 获取一个快照
3. 执行可能导致内存泄漏的操作
4. 获取一个快照
5. 再次执行你觉得可能导致内存泄漏的操作
6. 再次获取一个快照
7. 选择最后一个快照，在列表顶部选择：
8. 这样，你就可以看到那些在快照1-快照2这个时间段内分配的，到目前为止仍然驻留在内存中的那些对象。这些对象可能是导致内存泄漏的对象
9. 展开对象类型节点，选中一个对象，这时下面的Retainers面板会显示该对象的驻留树——即该对象是如何被其它对象引用的

三快照技术有效的依据是：在应用经过预热（warm-up）阶段之后，分配的新对象一般都是由（定时器/用户）操作触发的、朝生暮死的对象。这些本该朝生暮死的对象如果一直驻留，意味着存在内存泄漏。

切换到Profiles面板，点选Record Heap Allocations，然后点击Start按钮，即可录制内存分配沿着时间线的变化情况——堆分配时间线（Heap Timelines）。点击按钮可以停止录制，并生成一个快照。

注意：时间线对象列表子面板，仅仅包含在时间线结尾时刻仍然存活的对象。

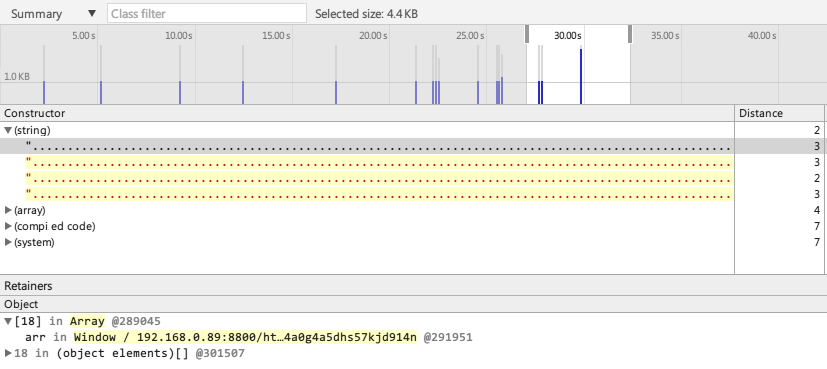

堆分配时间线的优势在于，你可以任意选择大小的时间区间，查看区间内发生的内存分配，有利于隔离出内存泄漏。时间线示例如下：

截图中，最上面的是时间轴，每一个蓝色/灰色的柱子表示一系列相关的内存分配。柱子的高度表示分配内存的大小，蓝色部分表示到结束录制的那个时间点为止，仍然驻留的内存大小，灰色部分表示已经被回收的内存大小。

中间的对象列表面板，显示选中的时间区间内的内存分配，按类型分组。展开一个类型节点，可以看到仍然存活的实例。

下面是Retainers面板，可以显示某个存活实例的引用链。例如上图中当前选中的字符串实例被window.arr[18]引用。

在对象列表子面板的Constructor列、Retainers子面板的Object列，都有以构造器表示的对象类型，这些类型的说明如下：

对象类型	说明
(closure)	闭包，这些闭包引用了上下文对象
(compiled code)	被Chrome编译过的JavaScript代码，引擎内部使用，我们无法控制
(array)	引擎内部使用的数组对象
Array	JavaScript数组，这些数组常常包含大量的数据
Object	简单（plain old）JavaScript对象
system / Context	调用一个函数所需要的潜在对象，例如闭包使用的实际数据
system	引擎内部使用的数据
(shared function info)	引擎内部使用的函数共享信息
HTML***Element	一个瘦包装器，引用位于Native内存中的DOM对象

这里我们举一个利用堆快照剖析DOM树泄漏的例子。考虑下面的代码：

点击Create按钮后，监听器会创建一个div元素，其内部包含10个span元素。由于div元素尚未添加到页面DOM树中且被全局变量detachedTree引用，因此它属于Detached节点。

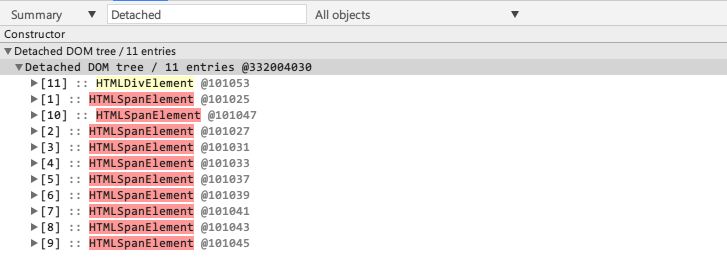

我们在点击Create按钮后获取一个快照，在Summary视图的Class filter中搜索Detached，可以看到如下结果：

在对象列表面板中，黄色背景表示Detached DOM子树的根节点，这类节点被JavaScript代码直接引用；红色背景（非直接引用）则表示Detached DOM子树的分支/叶子节点，没有被JavaScript代码直接引用。

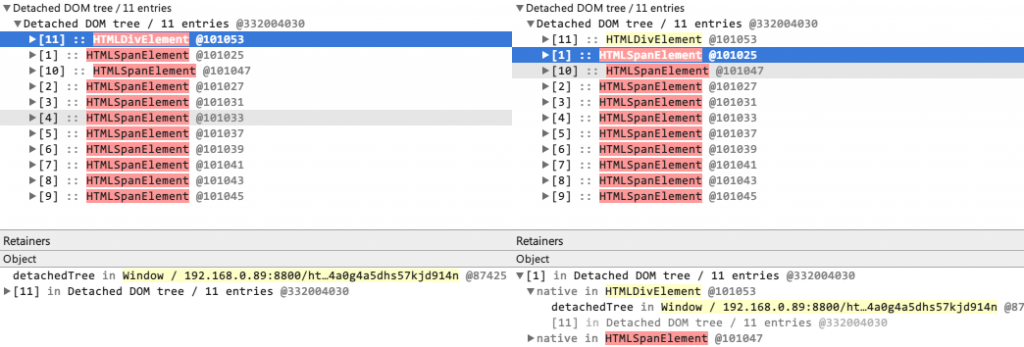

在上图中点选一个对象，下面的Retainers面板会显示该对象的引用链：

可以看到，引用链从直接引用对象的变量开始，逆向追溯。引用链上的每个元素使用如下语法描述：

 对于上图左右两个引用链，应当这样解读：

1. 对于HTMLDivElement，window的detachedTree属性（就是我们声明的全局变量）直接引用之
2. 对于HTMLSpanElement，window的detachedTree属性引用了HTMLDivElement ⇨ HTMLDivElement的native属性引用了DOM子树数组  ⇨ DOM子树数组的第1个元素引用了HTMLSpanElement

在追踪DOM树泄漏时，可以不关注红色背景节点，而仅追踪黄色背景节点被哪些JavaScript变量使用，然后清除多余引用。

“机房实景”是某系统中的一个模块，它以图形化的方式展示数据中心的各种设备：包括服务器、网络设备、监控设备。设备及其状态基于位图、矢量图、文本等形式展示。如果数据中心规模较大，可以为其设计多张实景图，并在这些实景图之间轮巡（即定期切换显示），以了解数据中心的网络和环境状态。

从技术角度来说，该模块以Draw 2D Touch 5.3.4为基础，而后者的底层框架则是Raphael以及jQuery。

在测试阶段，我们发现长时间运行机房实景模块后，浏览器占用的内存不断上涨。特别是启用实景图轮询的情况下，数小时后内存占用超过1G，最终浏览器会崩溃。

通过Chrome任务管理器查看：

1. 刚进入机房实景模块时：Native内存占用80MB，JS内存占用20MB
2. 10分钟后，强制GC后：Native内存占用110MB，JS内存占用45MB
3. 20分钟后，强制GC后：Native内存占用130MB，JS内存占用64MB

这组数据说明机房实景模块很可能存在内存泄漏问题。

重新进入机房实景模块，等待模块预热完毕（机房实景模块在启动时需要加载所有实景图的UI元素数据，并在内存中创建相应的数据结构），启用轮巡，在Profiles面板中启动堆时间线记录，持续十分钟，执行GC后停止记录，结果如下：

可以看到，大尺寸内存分配，周期非常稳定，这恰恰是轮巡切换实景图的周期。这些内存分配的大部分（蓝色）始终无法回收，说明实景图切换会导致相当严重的内存泄漏。为何实景图切换会导致内存泄漏？这很可能是大量界面元素的复杂引用关系没有被正确的清理，后面我们会证实这一点。

重新进入机房实景模块，等待模块预热完毕，禁用轮巡， 再次启动堆时间线记录，持续十分钟，执行GC后停止记录，结果如下：

可以看到，在禁用轮巡的情况下，只有2分钟左右存在一次可能的JavaScript内存泄漏，其它时间分配的内存都大多数被回收了（灰色）。

首先看看禁用轮巡时，那唯一高耸的蓝色柱子是怎么回事，缩小区间，查看对象列表面板：

这个所谓的system类型，是浏览器内部行为导致的内存分配，和应用程序没有直接关系。因此我们可以认为它不是内存泄漏，并进一步推断：禁用轮巡时机房实景模块没有明显的JavaScript内存泄漏。

我们着重分析启用轮巡时那一系列蓝色柱子，这些柱子高度常常以M计，再多的系统内存也经不起这样的泄漏。

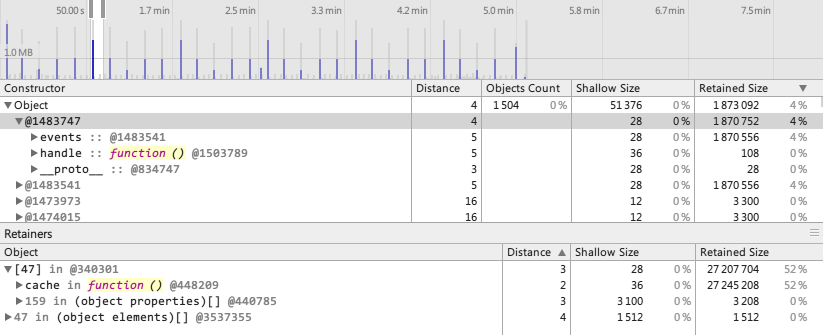

缩小区间，选择第一个柱子，设置对象列表面板按Retained Size降序排列，Retainers面板按Distance排列，结果如下：

这样排序的根据是：

1. Retained Size大的对象，可能造成的内存泄漏量也大
2. 离目标对象距离一样的多个引用引用，其Distance值越小（即离GC Root越近）越可能是内存泄漏的根源。上图的cache、159两个引用前者更有可能导致了内存泄漏

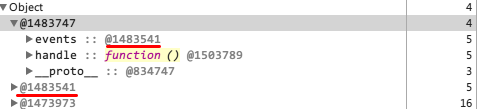

注意第一个驻留对象Object@1483747，其导致1870.752KB的内存无法释放；第二个对象Object@1483541，其导致1870.556KB内存无法释放。然后，所有Object总计才导致1873.092KB内存无法释放，这是怎么回事呢？

其实展开Object@1483747你就可以看到原因何在——Object@1483747的events字段恰恰引用了Object@1483541：

在任何时候，你都可以按Esc调出Console。选中对象列表面板或者Retainers面板中一条数据后，在Console中输入 $0 可以打印该条数据对应的对象（对于Retainers是in 后面的那个的对象，而非in前面属性名所指向的对象）的详细信息。你也可以悬停鼠标在一条数据上，相应对象的详细信息也会自动显示。

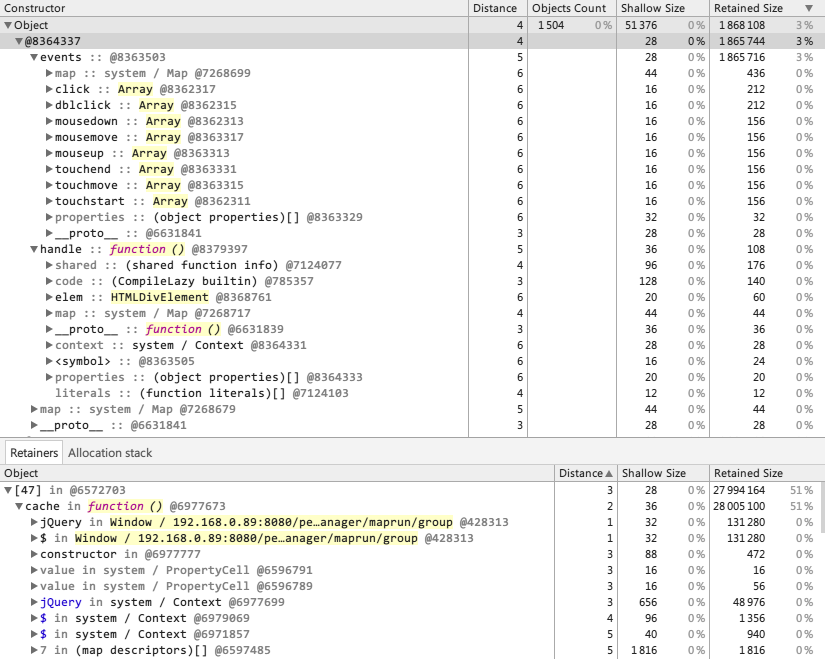

我们选取Retained Size较大的一个Object进行分析，显示其详细信息：

可以看到这是一个简单对象，有events、handle两个属性。你会注意到events属性的Retained Size远远大于events的子属性Retained之和，这一现象我也没弄清楚是怎么回事。

查看Retainers面板，可以发现jQuery.cache引用了Object@8364337，而jQuery.cache导致的内存驻留接近28M。看起来这个cache在占据大量内存，它会不会随着时间不停变大呢？继续启用轮巡运行机房实景模块15分钟，证实了这一猜测，cache的Retained Size膨胀到120MB：

上节我们已经确认jQuery.cache存在大量的内存泄漏，那么这个cache是做什么用的呢，为何会无限制的膨胀呢？

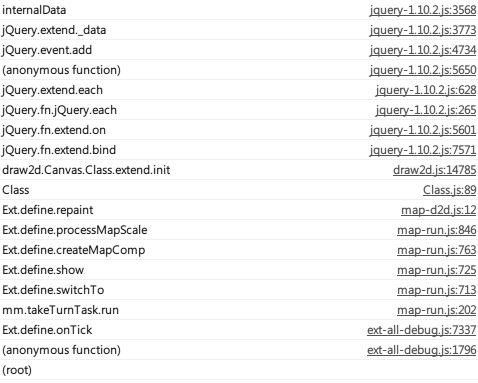

我们看看Object@8364337是如何分配，并加入到cache中的，切换Retainers到Allocation stack，查看该对象被创建时的调用栈：

（注意：默认不会录制内存分配时的栈信息，需要在开发者工具设置 ⇨ General ⇨ Profiler中启用。）

有了这个调用栈，即使你不熟悉实景图模块，也能够下手进行调试了。通过单步跟踪，发现大概的程序逻辑如下：

1. Ext.define.onTick其实一个定时器，每过一定时间它就会调用mm.takeTurnTask.run()方法，即执行轮巡，切换实景图。切换是通过调用MapManager.switchTo()实现的
2. Ext.define.switchTo：轮巡定时器触发，切换实景图

   map-run.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

   Ext.define( 'kssi.map.run.MapManager', {     switchTo: function ( mapId ) {         var me = this;         var curMap = this.getCurMap();         // 只在目标实景图不是当前实景图的情况下才切换         if ( curMap && mapId == curMap.getId() ) {             return;         }         me.show( mapId );     },     show: function ( mapId ) {         var me = this;         // 缓存当前实景图         me.cache( me.getCurMap() );         // 创建新的需要切换到的实景图         me.createMapComp( mapId );  // ⇨         me.updateMapView();     } });

3. Ext.define.createMapComp：创建新的实景图UI包装器组件，在创建前总是会尝试移除原先的组件：

   map-run.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14

   Ext.define( 'kssi.map.run.MapManager', {     createMapComp: function ( mapId ) {         var me = this;         if ( me.currMapComp ) {             // 创建新实景图之前，移除老的实景图             me.mapCntr.remove( me.currMapComp, true );             me.currMapComp = null;         }         // 创建新的实景图并添加到容器         var mapComp = Ext.create( 'kssi.map.design.MapComponent', mapData );         me.afterMapCompCreated( mapComp );         me.mapCntr.add( mapComp );     } });

4. Map$d2d是实景图UI组件，基于Draw2D的实现。在其重绘（repaint）函数中，会创建Draw2D画布对象，并调用其初始化方法：

   map-d2d.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12

   Ext.define( 'com.kingsmartsi.secmon.map.domain.Map$d2d', {     extend: 'com.kingsmartsi.secmon.map.domain.Map',     canvas: null,     repaint: function () {         var map = this;         var items = map.painted ? map.marshalItems() : map.items;         map.clear();         map.dom.innerHTML = '';         // 就是把当前ExtJS对应的DOM元素传递给Draw2d画布的构造函数         map.canvas = new draw2d.Canvas( map.dom.id );  // ⇨     } }

5. Draw2D画布类遵循Class.js的类继承模拟机制，其构造函数的职责实质上由初始化方法init()承担

   draw2d-5.3.4/Class.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

   (function () {     // 声明一个全局变量     this.Class = function () {     };       Class.extend = function ( prop ) {         // ...         function Class() {             // 实际的构造了逻辑是委托给init方法完成的            if ( !initializing && this.init )                 this.init.apply( this, arguments );         }         // ...         return Class;     }; })();

    因此，repaint()传递给new draw2d.Canvas()的map.dom.id，会直接转给init()，作为画布的容器元素

   draw2d-5.3.4/draw2d.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

   draw2d.Canvas = Class.extend(     {         init: function ( canvasId, width, height ) {               this.canvasId = canvasId;             // Map$d2d组件对应的DOM元素、Draw2D画布的html属性指向的DOM元素是同一个，只不过后者是一个jQuery元素封装             this.html = $( "#" + canvasId );  // canvasId  ==  Map$d2d.dom.id             // 构建Raphael画布对象             if ( typeof height !== "undefined" ) {                 this.paper = Raphael( canvasId, width, height );             }             else {                 this.paper = Raphael( canvasId, this.getWidth(), this.getHeight() );             }             // 对容器元素进行事件绑定             this.html.bind( "mouseup touchend", function ( event ) { // ⇨             } );             // bind()方法只是on()的一个代理，可以认为两者一回事             this.html.on( "dblclick", function ( event ) { // ⇨             } );             // 更多事件绑定...         } }

   可以看到Draw2D画布在初始化时，调用jQuery的bind/on进行事件绑定。我们开始接近jQuery.cache膨胀的源头了

6. jQuery在进行事件绑定时，实际上是调用jQuery.event对象的add()方法：

   draw2d-5.3.4/jquery-1.10.2.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10

   jQuery.fn.extend(         {             on: function ( types, selector, data, fn, /*INTERNAL*/ one ) {                 // 遍历jQuery元素集合（这里只有一个id为canvasId的DIV元素），分别进行添加事件                 return this.each( function () {                     jQuery.event.add( this, types, fn, data, selector ); // ⇨                 } );             }         } );

7. jQuery.event.add在一开始就会调用_data()方法：

   draw2d-5.3.4/jquery-1.10.2.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13

   jQuery.event = {     add: function( elem, types, handler, data, selector ) {         // 这个_data()其实是从缓存中拿数据，下面可以看到这一点         var elemData = jQuery._data( elem );  // ⇨         if ( !elemData ) return;     } };   jQuery.extend({     _data: function( elem, name, data ) {         return internalData( elem, name, data, true );  // ⇨     } });

8. 而_data()则是internalData的简单代理，后者会初始化元素缓存：

   draw2d-5.3.4/jquery-1.10.2.js

   JavaScript

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

   function internalData( elem, name, data, pvt /* Internal Use Only */ ) {     // 对于元素节点，使用jQuery.cache，也就是就是我们的泄漏对象     var cache = isNode ? jQuery.cache : elem;     // 分配缓存key     if ( !id ) {         // Only DOM nodes need a new unique ID for each element since their data         // ends up in the global cache         if ( isNode ) {             id = elem[ internalKey ] = core_deletedIds.pop() || jQuery.guid++;         }         else {             id = internalKey;         }     }     // 如果尚未缓存，为元素建立缓存条目     if ( !cache[ id ] ) {         // Avoid exposing jQuery metadata on plain JS objects when the object         // is serialized using JSON.stringify         cache[ id ] = isNode ? {} : { toJSON: jQuery.noop };     }     thisCache = cache[ id ];     // 缓存一条数据，以name为key，data为value     if ( data !== undefined ) {         thisCache[ jQuery.camelCase( name ) ] = data;     }     // ...     return ret; }

从上面的分析可以看到，通过jQuery来注册事件监听器时，会创建目标元素的缓存，从而导致jQuery.cache膨胀。

jQuery的设计中，必然包含了控制jQuery.cache大小的合理逻辑，否则缓存可能会不断膨胀，最终导致内存耗尽。

很多缓存系统使用注入LRU之类的算法，来限制缓存的大小，jQuery.cache好像没有这样设计。

既然jQuery.cache是关于元素的缓存，那么元素销毁后，其缓存条目理当一并销毁。如果这一设想成立，你必须让jQuery知道你销毁了元素，这样jQuery才有机会删除缓存条目（缓存属于jQuery内部实现）。

我们先从代码中寻找删除jQuery.cache条目的逻辑。直接在jquery-1.10.2.js中搜索“jQuery.cache”，匹配结果只有4条，很容易找到清理缓存条目的函数：

如果入参elem是DOM节点，则调用cleanData()执行复杂的处理逻辑；否则，仅仅将缓存条目从jQuery.cache中移除

那么，哪些函数调用此函数呢？直接调用它的函数有两个：

对于第二个函数，存在以下调用链：jQuery.off()  ⇨ jQuery.event.remove()  ⇨ jQuery._removeData()。因此，解除注册元素上的事件处理器，可能会让元素缓存条目被清理。

在上面的分析中，我们知道internalRemoveData()可能调用cleanData()来清理节点的缓存数据，那么还有其它函数调用cleanData()么？搜索发现，下面的方法也会调用它：

小结一下：

1. 函数internalRemoveData负责：
   1. 从缓存条目中删除指定的键值对
   2. 当缓存条目“为空”时，清理DOM节点的事件监听器数据，并且从jQuery.cache中移除缓存条目
2. 方法cleanData负责：清理元素的缓存数据
3. 当通过jQuery API移除元素时，它的位于jQuery.cache中的缓存条目被删除
4. 当通过jQuery API移除元素的事件监听器时，它位于jQuery.cache中缓存条目的数据项会被删除，如果缓存条目在此数据项删除后变“空”，则删除缓存条目

因此：由于你通过jQuery API操控DOM，而导致其驻留jQuery.cache后，必须通过jQuery的API——例如remove()、off()进行清理操作，才能确保缓存条目在不需要时顺利移除。

通过上一节的分析，我们已经确信：必须通过jQuery的API进行清理操作，才能避免jQuery.cache的内存泄漏。实景图模块并没有直接使用jQuery，直接使用它的是Draw2D。那么，后者是否暴露了适当的接口供上层组件执行清理？

我们看一下实景图模块的清理逻辑。在前面的分析中我们已经看到，轮巡（switchTo）时，原有实景图UI包装器组件会被删除：

上面的调用ExtJS标准API：Container.remove()用来移除原有的实景图UI包装器组件，由于实景图组件被设置为autoDestory，因此它会被销毁。除了ExtJS组件标准的销毁逻辑以外。实景图模块还扩展了一些逻辑：

到这里为止，我们可以确认：

1. Draw2D画布的目标元素，亦即ExtJS组件MapComponent对应的DOM元素，最终被（ExtJS API）销毁了。注意上一节我们的结论——必须通过jQuery API对操纵过的元素进行清理操作，因此这里的销毁肯定不能阻止jQuery.cache的泄漏
2. 在销毁上述DOM之前，实景图模块调用Draw2D画布的destroy()方法

这个destroy()方法应当是删除Draw2D画布的相关资源，我们看看它的代码：

注意到没有？Draw2D的Canvas类在初始化时注册了很多事件监听器（this.html.on/bind调用），但是在上面的destroy()方法中：

1. 没有通过off()调用解除this.html的监听器绑定
2. 也没有通过remove()调用删除this.html元素

（为了防止代码分析存在遗漏，你可以在jQuery的internalRemoveData、cleanData函数上添加断点，然后再运行实景图模块，如果断点没有命中或者调用针对的元素不是this.html，则证明上述结论无误）

因此，jQuery.cache导致的内存泄漏发生了。

弄清楚来龙去脉，解决这个问题就非常简单了，只需要再Map$d2d的onDestroy()钩子中添加一行代码即可：

上节我们通过修改Draw2D的代码，处理了jQuery.cache泄漏问题，现在我们需要验证一下，问题是不是真正解决了。重新录制10分钟的堆时间线：



和一开始的录制的时间线对比一下可以看到，我们解决jQuery.cache泄漏后，实景图整体内存消耗有了很大改善。 观察此图，我们可以看到：

1. 每个高柱子（都大于1.0MB线）都是在轮巡切换实景图时发生的内存分配
2. 总有4-5个蓝色高柱子，它们总是位于时间线的最右侧。这是个好现象，说明随着时间的推移，以前分配的内存大多被回收了
3. 仍然有少量内存过了很久都没有被回收，注意观察那些非常低矮的蓝色短柱

通过多次重新录制、查看，发现上面第3条提及的蓝色短柱是随机出现的，其Retained Size也主要由Chrome本身导致，因此不需要刻意去分析。

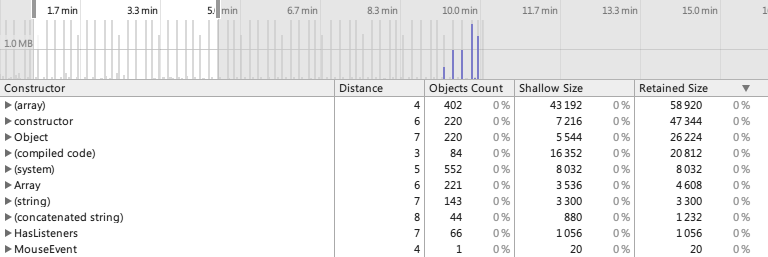

那么，大片的灰色区域中，是否存在“肉眼不可见”（量太少以至于画不出蓝色柱子）的内存泄漏呢？选定一个大范围的区间查看：

那些带括号的一般是JS引擎内部使用，可以不去考虑。因此可能属于内存泄漏的类型包括：constructor、Object、Array、HasListeners。我们分别展开这些类型的第一个对象实例，合并到一张图片中进行对照：

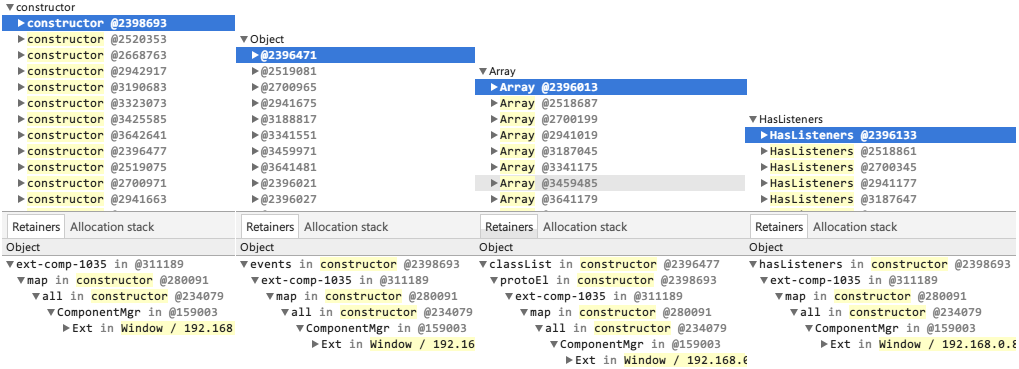

注意在这4张图片的Retainers子面板中出现的ext-com-1035，很明显，后3个对象分别是第1个对象的events、protoEl.classList、hasListeners属性。只要第1个对象被回收，其它3个对象自然会被回收。因此，我们只需要搞清楚第1个对象是什么，为什么一直驻留就可以了。

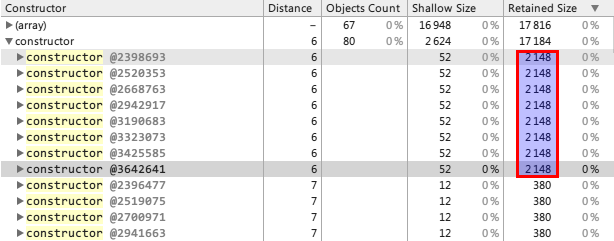

下面看看constructor对象的列表，注意那些Retained Size一样的对象，它们往往是基于同样的逻辑创建出来了，一般你只需要分析其中一个就可以了：

以constructor@2398693为例，它的引用链是： window.Ext.ComponentMgr.all.map['ext-comp-1035'] 。如果你熟悉ExtJS的架构，就知道所有ExtJS组件创建后都在组件管理器（ComponentMgr）中注册，销毁前则从组件管理器中解除注册：

constructor@2398693一直没有解除注册，可能因为实景图模块没有适当的销毁它。

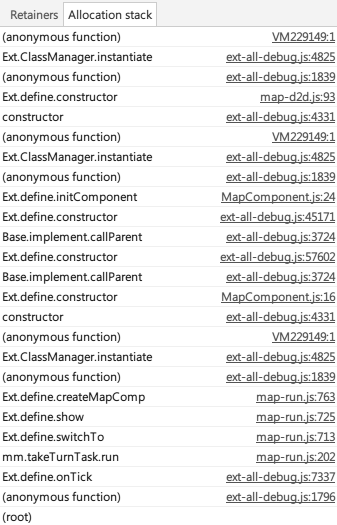

下面看一下该对象的Allocation stack，看看是什么代码创建了constructor@2398693：

从栈顶向下跟踪，可以发现实景图UI组件创建了它：

原来constructor@2398693是一个Tooltip，其实你随时可以通过鼠标悬停或 $0 来查看constructor@2398693的细节，进而获知它是一个Tooltip。

我们顺便看看Map$d2d是怎样销毁这个Tooltip的：

Map$d2d调用Toltip的close()方法（这个方法从Ext.panel.Panel继承得到）。这个方法的行为是什么呢？官方文档描述如下：

关闭面板，默认行为是将其从DOM中移除，删除面板对象及其所有子组件。注意：该方法的行为受到closeAction设置的影响，如果要明确的控制，请使用destroy()或者hide()方法

注意到了吗，close()不一定销毁组件，也可能是隐藏组件，这取决于closeAction设置，而Ext.tip.ToolTip的closeAction默认是hide，这个ExtJS官方文档说明的很清楚。所以实景图模块存在BUG。

要解决上面的泄漏很简单，要么在onDestroy()时明确调用destroy()，要么修改closeAction设置：

回过头来想想，真的需要为每个实景图UI组件配备单独的Tooltip实例吗？完全没必要，ToolTip本身就倾向于全局使用。

处理好Tooltip泄漏后，更新服务器，再次录制10分钟的时间线：

可以看到，驻留的对象都是Chrome引擎内部使用的对象。连续运行实景图轮巡一小时，通过Chrome任务管理器观察，内存也没有明显增长。我们认为不存在内存泄漏了。

上面的分析结束后，我们认为内存泄漏问题已经解决。

但是，实景图轮巡是需要支持无限时间连续运行的，所以我们还要进行长期稳定性测试。连续运行16小时后，实景图模块占用的内存从100MB增长到400MB左右。看来，还是存在内存泄漏——平均每小时泄漏18MB内存，只是由于垃圾回收机制的干扰，我们无法在短时间内直观的察觉。

这里，我们还是首先考虑通过时间线分析。不要刷新浏览器，录制一个时间线。

和上一个时间线一样，我们选取一大片区间，中间并没有可供分析的对象。是不是泄漏都是在时间线之前分配的呢？毕竟实景图模块在录制前已经连续运行16小时了。这里有个技巧：将区间起点拉到最左边，可以看到在录制时间线之前分配的那些对象：

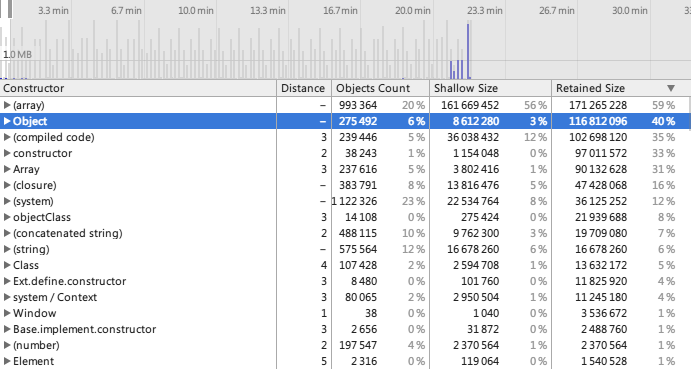

看到没有，在这16小时内：Object导致116MB内存驻留；constructor导致97MB内存驻留；Array导致80MB内存驻留。虽然这些内存可能会有重合、这些对象也不一定都是内存泄漏，但是，内存泄漏的存在是无容置疑的——最初运行的1小时内，实景图模块总计占据的内存还不到100MB。

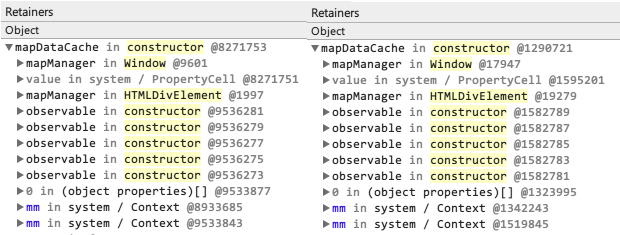

我们先看看Object，大概浏览一下前面的几十条，发现它们都是window.mapManager.mapDataCache：

也就是说，内存中存在多个实景图管理器（kssi.map.run.MapManager）对象（它与mapDataCache是1:1关系）。这是严重的编程错误，在实景图模块，实景图管理器是全局唯一的对象，绝不应该存在多个实例。

检查代码，发现创建实景图管理器的逻辑是存放在Ext.onReady()方法中的，这意味着在页面的生命周期中，实景图只会创建一次。那么时间线中的多个mapManager，该如何解释？

页面的生命周期中，实景图只会创建一次，这个推论没有问题。出现多个mapManager，是因为时间线跨越了页面的生命周期，说它跨越的依据是 in Window@后面的数字。看到了吗，左边9601而右边是17947。window的标识符都变了，说明页面刷新了。我们重新录制时间线、结合console.log可以证明这一点：

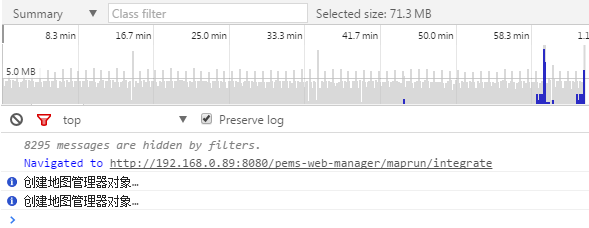

看到没有，在运行1小时后，出现大量内存分配，日志也显示mapManager被创建。到这里我们可以确信实景图模块有自动刷新的逻辑，搜索reload找到：

这段代码原本是用作临时解决内存泄漏的，而现在，解药却变成了毒药。这是为什么？

页面刷新后、页面内存被清空，整个时间线信息应该丢失才对。而我们的时间线完整的记录了多个window对象实例。这个现象可能的原因是，实景图是运行在iframe中的。top窗口一直没有刷新。你可以切换到Elements面板，搜索iframe发现：

页面刷新后，其内存仍然不能销毁，唯一可解释的原因是：其它iframe或者top窗口的某个变量直接/间接引用该页面中的变量。

通过查看top窗口的脚本monitoring.js，我们看到其中大量的引用了子页面的mapManager。

由于“每小时刷新实景图页面”是以前解决内存泄漏的临时方案，现在已经不需要了，删除定时器代码即可。

关于如何发现、定位并解决内存泄漏，请参考下面的几条建议：

1. 不要猜测！去测试、去剖析
2. 再小的内存泄漏，经过足够长的时间后也会对应用稳定性和性能产生严重影响，因此不能放过
3. 尽早测试，特别是那些需要长时间运行的程序。随着程序规模的增长、新框架和新组件的引入，定位内存泄漏变得越来越困难
4. 通过堆时间线去定位、隔离出内存泄漏
5. 识别Chrome引擎随机性的内存分配，这些分配在对象列表中，其类型往往有括号包围
6. 记录Allocation stack，快速的跟踪什么代码创建了对象
7. 必要时，开启Debug进行单步跟踪，了解自己不熟悉的第三方框架的行为
8. 解决了一个内存泄漏后，最好重新录制堆时间线，因为其它对象的驻留可能也是由这个已解决的内存泄漏引起
