使用Oracle Java Mission Control监控JVM运行状态
Oracle Java Mission Control（以下称JMC）是一个集成到JVM（jdk7u40+）的性能剖析和诊断工具，相比起JProfiler之类的性能剖析工具，JMC更加简单易用，界面友好。
JMC使用了JVM内部特定的基于事件的接口，不同于一般性能剖析工具使用JVMPI/JVMTI方式实现。因此JMC几乎不会给应用造成额外的压力，可以用在负载很高的生产环境中：
- JFR在默认设置continuous下运行几乎对性能没有影响
- JFR在默认设置profiling下运行通常造成小于2%的性能下降
在JDK 7 Update 40及其以后的版本中已经集成了JMC（%JDK_HOME%\bin\jmc.exe），打开此程序，会发现它是一个典型的Eclipse RCP应用。本文简单的介绍如何使用JMC来监控、记录JVM的运行过程。
|
1 2 3 4 5 6 |
-Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false -Dcom.sun.management.jmxremote.port=7777 -Dcom.sun.management.jmxremote -XX:+UnlockCommercialFeatures -XX:+FlightRecorder |
如果要在目标JVM上启动持续不断的黑匣子记录，并在JVM正常退出时Dump记录为文件，可以参考下面的脚本设置JVM参数：
|
1 2 3 4 5 6 |
for /f "tokens=1-3 delims=/ " %%a in ('date /t') do (set md=%%a-%%b-%%c) for /f "tokens=1-3 delims=/:." %%a in ("%TIME%") do (set mt=%%a%%b%%c) set CUR_TIME=%md%-%mt% rem 启用黑匣子默认记录行为。官方文档注明dumponexitpath支持目录，但我在7u71版本下测试失败 set JAVA_OPTS=%JAVA_OPTS% -XX:FlightRecorderOptions=defaultrecording=true,disk=true,dumponexit=true,dumponexitpath=%LOG_DIR%\jfr\dump-on-exit-%CUR_TIME%.jfr,maxage=3600s,settings=%JRE_HOME%\lib\jfr\profile.jfc |

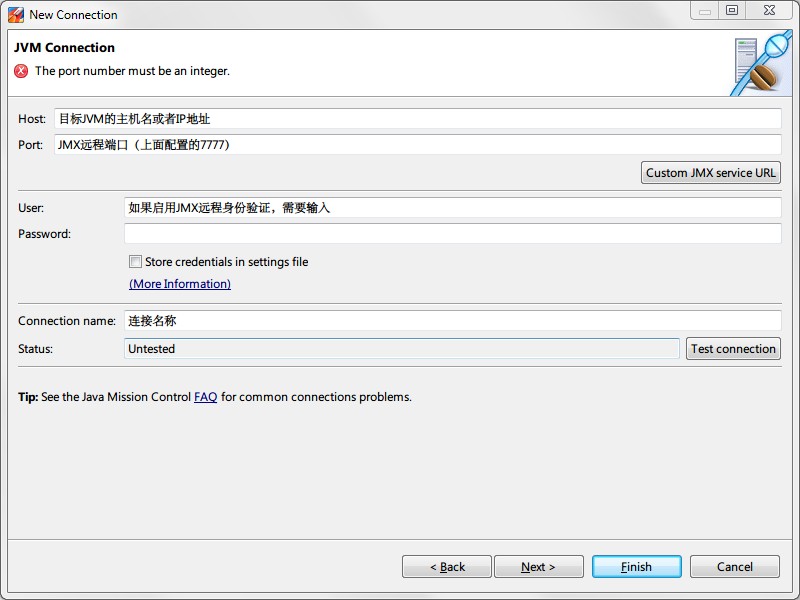

配置并重启目标JVM后，打开JMC，点击 File - Connect... - Create New connection，参考下图设置，完毕后点击Test connection确认可以连通，最后点击Finish结束配置。
在左侧窗格JVM Browser视图中，双击刚刚创建的JMC连接，点击MBean Server，即可在右侧主窗体查看实时的JVM状态信息，供6个选项卡，下面依次描述。
包含JVM概要性的实时图表，包含3个面板：
| 面板 | 说明 |
| 仪表盘（Dashboard） |
以仪表方式显示系统运行参数，默认显示堆内存占用、JVM处理器占用、垃圾回收前后的堆内存情况。注意仪表上有有两个指针，灰色的通常显示最大值，黑色的显示当前值。 面板右侧的+号按钮，点击后可以添加目标JVM支持的任何运行参数到仪表盘中 |
| 处理器（Processor） | 显示JVM、操作系统的动态CPU占用曲线 |
| 内存（Memory） | 默认显示Java堆内存占用情况，可以选择查看物理内存占用等项目 |
以树形结构显示目标JVM支持的所有MBean列表和属性、操作集。
包含若干预定义的触发器，可以在特定条件下，执行预定义的动作。支持的触发器包括：
| 触发器 | 说明 |
| CPU Usage - JVM Process (Too High) | 当JVM的进程的CPU占用过高时 |
| CPU Usage - JVM Process (Too Low) | 当JVM的进程的CPU占用过低时 |
| CPU Usage - Machine (Too High) | 当OS的CPU占用过高时 |
| CPU Usage - Machine (Too Low) | 当OS的CPU占用过低时 |
| Deadlocked Threads | 当发生JVM线程死锁时 |
| Live Set (Too Large) | 当垃圾回收之后，存活对象占堆大小百分比过大时 |
| Thread Count (Too High) | 当JVM线程总数过大时 |
此外，任何MBean属性均可以作为触发器使用，中间件（例如Tomcat、Weblogic、ActiveMQ）都有自己的扩展。 双击触发器后，右侧即显示规则详情（Rule Details），可以定义触发的阈值（到达时，或者从异常值恢复时）、执行的动作，可用的动作包括：
| 动作 | 说明 |
| Application alert | 在应用程序上显示一个警告对话框 |
| Console output | 在控制台（stdout）上输出警告信息 |
| Dump Flight Recording | 保存黑匣子记录内容 |
| HPROF Dump | 保存堆镜像 |
| Log to file | 在日志文件中输出警告信息 |
| Send e-mail | 通过电子邮件发送警告信息 |
| Start Continuous Flight Recording | 启动不间断的黑匣子记录 |
| Start Time Limited Flight Recording | 启动限制时间长度的黑匣子记录 |
所谓LiveSet，是指在一次垃圾回收之后，堆内存的占用比率，取值在0-1之间。
如果GC后，可用的内存空间不足，则LiveSet接近100%，这预示可能存在OOM风险。在生产环境下，我们可以监控LiveSet，并在其过大时，把堆内存映像Dump出来供后续分析。

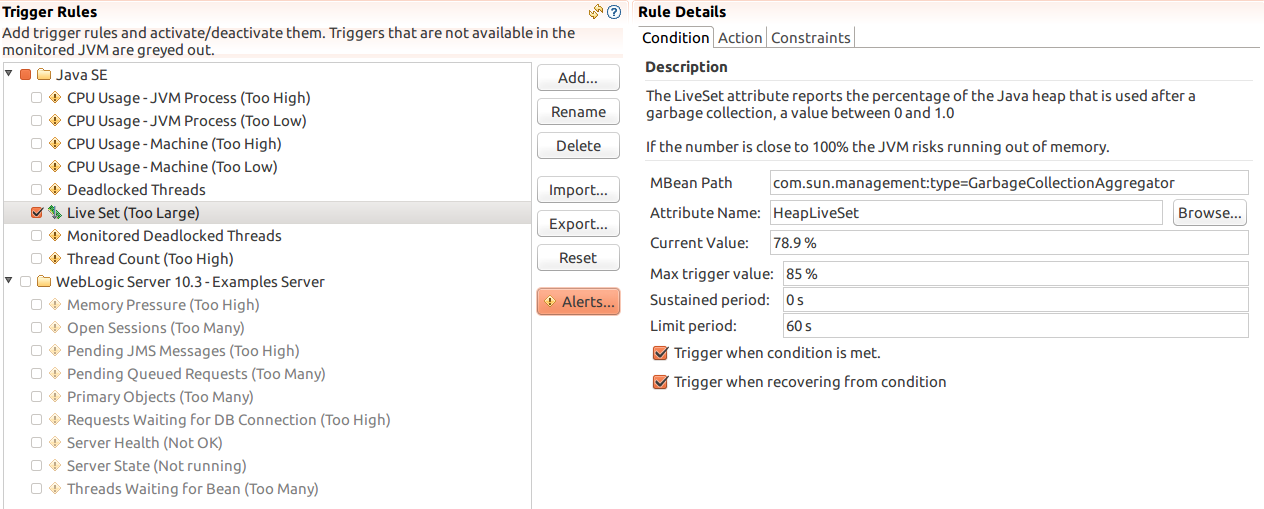

触发器配置示例：
其中Condition面板：
- Current Value为指标的当前值，当发生GC后，自动刷新
- Max trigger value为触发器激活时的指标值
- Sustained period，指标必须到达Max trigger value至少多长时间，触发器才可能激活
- Limit period，连续两次激活触发器的最小间隔时间

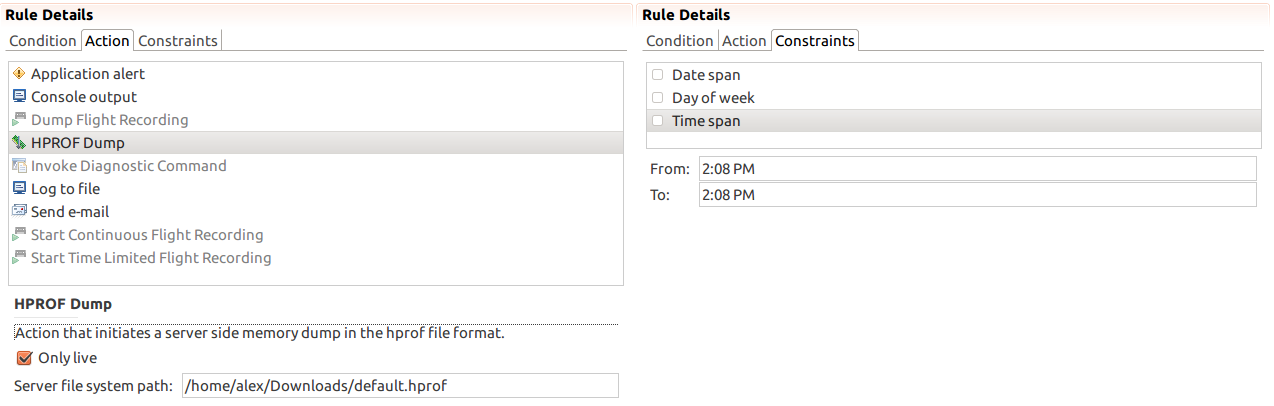

其中Action面板：
- Only live，如果勾选，仅仅GCRoot可达的对象才被Dump出来
- hprof路径为服务器的路径
其中Constraints面板：可以指定此触发器在什么日期、什么时间段启用。
要分析内存映像，你可以使用如下命令启动一个Web UI：
|
1 |
jhat -port 7770 -J-Xmx4G default.hprof |
显示JVM和系统的概要信息，包含3个面板：
- 系统信息：例如OS类型、硬件架构、系统内存、JVM的PID、JVM版本、Classpath、JVM启动时间、JVM参数（Java Options）
- JVM统计：例如已加载的类数量、已运行时间
- 系统属性：显示JVM的系统属性
显示JVM内存占用情况，分为上下两个面板。
| 面板 | 说明 |
| GC Table |
显示垃圾回收器（ParNew：新生代的并行回收器，ConcurrentMarkSweep：并发垃圾回收器…）的工作情况，包括：GC总计时间、GC总次数、最近GC开始结束时间、GC标识符、GC线程数 |
| Active Memory Pools |
显示当前的内存池的大小、已用大小、类型（堆/非堆），可能有以下内存池：
关于垃圾回收器内存分代，参考：JVM参数与性能调优 |
显示JVM线程活动情况，分为三个面板。
| 面板 | 说明 |
| Live Thread Graph |
显示当前存活线程的数量、守护线程的数量、线程数量峰值的实时曲线 |
| Live Threads |
显示当前存活线程的列表，可以进行CPU占用分析、死锁检测、线程分配内存量的分析 |
| Stack traces for selected threads | 显示瞬时的线程调用栈 |
正如民航的黑匣子一样，JMC的这个功能，可以用于事后分析系统性能低下，甚至崩溃的原因。JMC支持两种方式来启动黑匣子记录：通过触发器自动启动， 或者在左侧面板，双击Flight Recorder，手工启动。手工启动可以参考下图设置：
其中：Time fixed recording表示记录定长时间，时间到达后，自动停止记录；Continuous recording表示进行持续不断的记录，直到JVM退出或者接收到停止指令，这种记录方式下可以随时进行dump操作。
虽然黑匣子在JVM本地记录数据，但不在Java堆中记录，因此它并不会影响内存特性和垃圾收集。
黑匣子录制完成后，会在你选择的目录中生成一个.jfr文件，该文件包含录制期间JVM中发生的各种事件。
黑匣子通过JVM内部API来收集数据，并存放在一个线程本地（thread-local）的缓冲中，并最终刷入全局内存缓冲（global in-memory buffer），内存缓冲中的数据，会被刷入磁盘，磁盘文件时经过压缩的。每个记录数据块，要么在内存中，要么在磁盘中，这意味着——进程被停止或者宕机时，部分数据会丢失，JVM崩溃会也可能导致一部分数据丢失。
可以配置黑匣子不使用磁盘空间，这种场景下，全局内存缓冲被循环使用，旧的数据自动丢弃。
在JMC界面上，点击 Windows - Flight Recording Template Manager，看到类似如下界面。可以导入、导出、编辑JFR的设置文件。
我们可以导入%JDK_HOME%\jre\lib\jfr下的两个自带模板：default.jfc（Continuous）、profile.jfc（Profiling）。这两个模板的对比如下：
| 模板 | 特性 |
| Continuous |
Garbage Collector:正常 未启用记录的事件类型：Exception Throw、Object Alloc In New TLAB、Object Alloc Outside TLAB、Class Loading、Compile/Failure、GC/Object Count、GC/Object Count After GC、GC/Phases/Phase Level 3、Profiling/Execution Sample Info、 |
| Profiling |
Garbage Collector:正常 未启用记录的事件类型：Exception Throw、Class Loading、GC/Object Count、GC/Object Count After GC、GC/Phases/Phase Level 3、Profiling/Execution Sample Info、 |
利用诊断命令，可以通过脚本控制黑匣子的行为，命令的示例如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 |
rem 获取进程号为5361的JVM关于JFR.start命令的帮助 jcmd 5361 help JFR.start rem 检查进程的JFR运行状态 jcmd 7648 JFR.check rem 输出如下。注意recording=0表示正在运行的记录的标识符，后续操作需要用到这个标识符 rem 7648: rem Recording: recording=0 name="HotSpot default" maxage=1h (running) rem 启动一个15分钟的黑匣子记录，延迟5分钟启动，使用JDK自带的默认设置（default.jfc），保存Dump文件到D盘 jcmd 7648 JFR.start name=SampleRcd delay=300 duration=900s filename=D:\temp\SampleRcd.jfr \ settings=D:\JavaEE\jdk\x64\jre\lib\jfr\default.jfc rem 相对路径取决于目标JVM jcmd 1234 JFR.start delay=0s duration=${jfr_du}s name=$name filename=$PWD/$name.jfr settings=profile rem 下面的脚本，可以用于定期进行记录，按记录时间保存为不同的文件 setlocal set DUMP_DIR=D:\temp set SERVICE_NAME=Tomcat7 set JAVA_HOME=D:\JavaEE\jdk\x64\1.7 pushd %JAVA_HOME%\bin for /f "tokens=1-3 delims=/ " %%a in ('date /t') do (set md=%%a-%%b-%%c) for /f "tokens=1-3 delims=/:." %%a in ("%TIME%") do (set mt=%%a%%b%%c) set CUR_TIME=%md%-%mt% for /F "tokens=1,3" %%a in ('sc queryex %SERVICE_NAME%') do ( if "%%a" == "PID" set "JPID=%%b" ) rem 启动飞行记录，如果目标JVM是以SYSTEM身份启动的NT Service，可以使用PSTools发起jcmd命令，否则会报错：insufficient memory or insufficient privileges to attach rem psexec -s jcmd %JPID% JFR.start ... jcmd %JPID% JFR.start name=rcd-%CUR_TIME% duration=900s compress=true filename=%DUMP_DIR%\rcd-%CUR_TIME%.jfr settings=%JAVA_HOME%\jre\lib\jfr\profile.jfc popd endlocal rem 导出JFR的Dump文件 rem 如果目标JVM正在在运行持续不断的黑匣子记录，使用该命令，再结合定时任务机制，可以定期保存黑匣子记录的Dump文件 jcmd 7648 JFR.dump recording=0 filename=F:\temp\dump.jfr |
| 命令 | 说明 |
| JFR.start |
启动一个JFR（黑匣子记录）实例，参数： name 本次记录的名称 |
| JFR.check |
显示运行中的JFR的状态，参数： name 记录名称 |
| JFR.stop |
停止运行中的JFR，参数： name 记录名称 |
| JFR.dump |
将录制中的JFR保存到文件，参数： name 记录名称 |
打开黑匣子记录的.jfr文件，即可看到类似下面的界面：左侧是记录的不同视图，可以点击切换；右侧主面板，顶部是事件的时间轴，拖动滑块，可以改变聚焦的时间范围（勾选右边的同步选择可以在切换视图时保持聚集范围），底部有若干选项卡。
下面，按照视图分别描述。
包含4个选项卡：
可以看到聚焦时间范围内的实时仪表（堆占用、CPU占用、GC停顿时间），以及CPU、堆使用情况的曲线图。
可以看到JVM的一些基本信息，包括启动时间、JVM参数等。
可以看到JVM的系统属性列表
可以显示记录的事件的列表
包含6个选项卡
Memory Usage：可以显示聚焦时间范围内OS总内存、OS已使用内存、提交的堆、使用的堆的大小曲线图。
GC Configuration：显示简单的GC配置
GC Statistics：显示简单的GC统计，包括垃圾回收次数、停顿时间
上面的面板，包含4个选项卡：
Heap：堆的使用情况曲线，红色小柱形显示了GC停顿的持续时间（刻度在右边）
Reference Objects：包含软引用、弱引用、幻引用、一般引用的数量变化区域图
Failed Promotions：失败的晋升列表，所谓晋升是指：年轻代对象向年老代转移的GC动作，包含对象个数和大小等信息
Failed Evacuations：
下面的面板，左侧显示历次GC的列表，右侧显示单次GC的详细信息，如下：
General：显示GC类型、触发原因、ID、开始结束时间、暂停时间
GC Phase：GC每个步骤的开始和持续时间
Reference Objects：本次GC涉及的各类引用的数量
Heap：堆在GC前后的大小对比
Perm Gen：永久代在GC前后的大小对比
显示各代、各次GC所消耗的时间
显示GC的详细配置，包括GC基本配置、堆的配置、年轻代的配置
显示聚焦时间范围内的内存分配统计信息
General：在线程本地分配缓冲（TLAB）内、外（即Eden区域）中分配的对象个数、内存大小。面板下部是内存分配大小按时间的柱形图
Allocation in new TLAB：在TLAB中分配的内存，按对象类型、或者按执行分配的线程的占比饼图；Allocation Profile可以剖析分配内存热点所在的调用栈
Allocation outside TLAB：在Eden区域的内存分配情况，包含的子选项卡同上

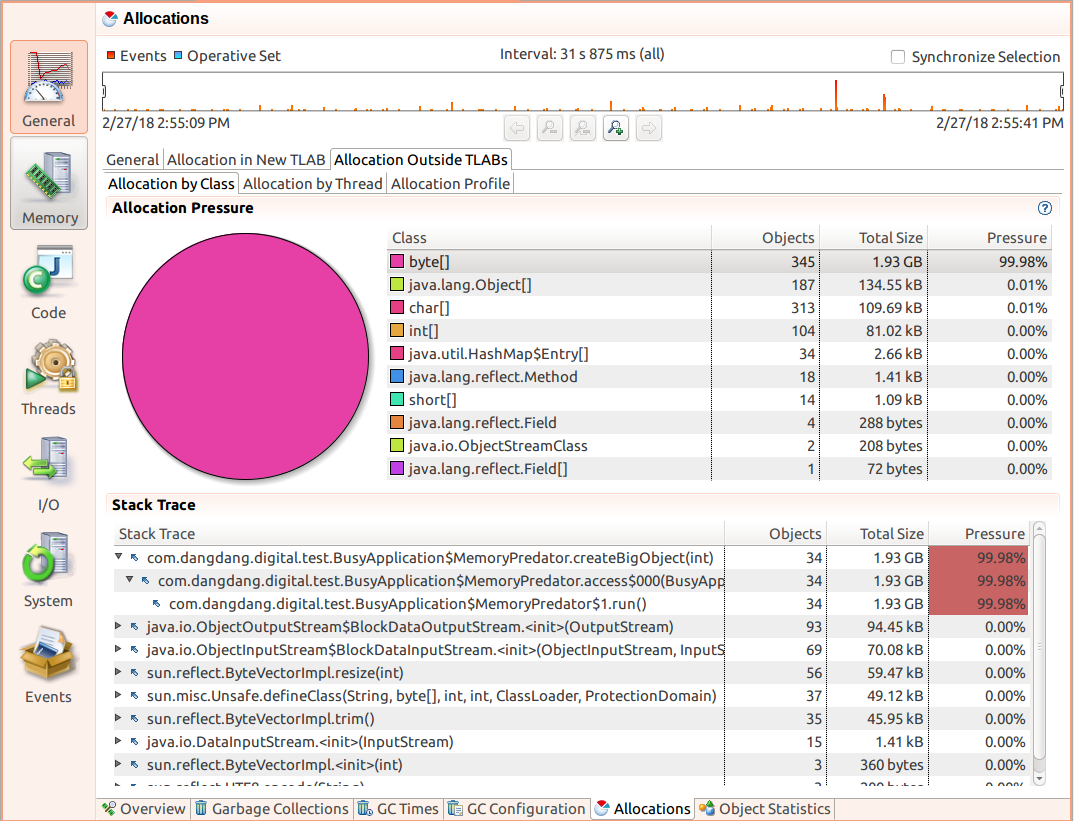

示例：
在Allocation By Class选项卡中：
- 上面板Allocation Pressure，按对象类型，显示内存占用最大的对象
- 下面板Stack Trace，选中上面板的某个对象类型后，在此显示分配对象的调用栈。第一行为直接分配对象的代码
显示对象数量和内存占用的统计信息，包含上下两部分
上面的面板：显示占有堆内存百分比大于0.5%的类型的列表
下面的面板：显示增长数量最快的类型的列表
包含6个选项卡：
显示占用CPU时间最多的代码，分为上下两部分
上面的面板：显示CPU时间占用最多的包，包括列表和饼图
下面的面板：显示CPU占用最多的类，按占比降序排列
显示热点方法（CPU占用时间最多），按占比降序排列，点击左侧小箭头可以向下钻取（找到哪些代码调用了这个方法导致的热点）
类似于热点方法选项卡，但是会显示所有热点方法的完整调用栈
包含3个选项卡，显示异常（包括错误）的统计信息
Overview：显示异常和错误的总数、最频繁发生异常的调用栈
Exceptions、Error：单独显示异常或者错误的总数、频繁调用栈，注意，异常默认是不记录的
显示即时编译的次数、编译大小、失败的日志
显示按时间的类加载、卸载的数量曲线图
分为上下两部分：
上面的面板：显示OS、JVM的CPU占用率的按时间统计的区域图
下面的面板：显示守护线程、活动线程数量的曲线图
显示CPU占用最多的线程，及选中线程的热点方法，分为上下两部分
上面的面板：显示CPU占用最多的线程，按占比降序排列
下面的面板：显示上面板选中线程的热点方法、调用栈
显示因为锁争用导致的线程阻塞的统计信息，分为3个选项卡：
Top Blocking Locks：发生阻塞最多的监视器（锁）对象的列表，包含了锁定次数、最长时间
Top Blocked Threads：因为等待锁被阻塞时间最长的线程的列表
Top Blocking Threads：因为占用锁导致其他线程等待时间最长的线程的列表
显示因为：Java线程休眠、监视器等待、Socket读取、监视器阻塞等原因导致的线程执行延迟的情况，包括延迟信息的列表和饼图，已经导致延迟的线程调用栈。延迟相关的事件包括：Java Thread Park（Waiting）、Java Monitor Wait（等待被唤醒）、Java Monitor Blocked（积极进入同步区被阻塞）等。
包含定时捕获的JVM中所有线程的瞬时调用栈镜像
Lock Instances：监视器对象的列表，包含锁定次数、总计持续时间
Trace Tree：选中监视器对象的锁定调用栈，每个调用栈锁定的次数
Top Threads：占用监视器次数最多的线程列表
分为两个选项卡
File Overview：
File Reads and Writes：显示按时间读写文件字节数的曲线
File Read、File Write：显示针对具体文件的读写字节数、次数的列表
Socket Overview：
Socket Read and Writes：显示按时间读写Socket字节数的曲线
Socket Read、Socket Writes：显示针对具体目标主机、端口读写字节数、次数的列表
按文件、线程、事件统计文件读操作的列表，以及每个文件读取按时间的变化、线程调用栈
按文件、线程、事件统计文件写操作的列表，以及每个文件写入按时间的变化、线程调用栈
按目标主机、线程、事件统计文Socket读操作的列表，以及每个Socket读取按时间的变化、线程调用栈
按目标主机、线程、事件统计文Socket写操作的列表，以及每个Socket写入按时间的变化、线程调用栈
显示黑匣子记录的事件的相关信息，左侧面板Event Types可以过滤关注的事件类型。总体来说，事件可以分为三类：持续事件（duration，持续一段时间，例如GC事件）；瞬时事件（instant，立即发生和结束，例如内存溢出）；样本事件（sample，通过定期采样获取，例如栈dump）。
Producers：显示事件生产者的列表，以及制造事件的占比饼图
Event Types：显示各类型事件持续总时间、次数，占比饼图
显示每一个事件的记录，按时间排列，为每个事件显示：开始时间、结束时间、持续时间、产生事件的线程
以时间轴的形式展示事件历史
以列表形式展示各线程产生事件的数量、持续时间
按产生事件持续时间长短，降序排列相关的调用栈
可以按单个事件类型进行简单的统计分析，支持不同的分组方式，支持总数、平均数、次数等指标，选中单个统计结果，可以显示调用栈。
