SNMP协议学习笔记

SNMP是用于管理网络中设备的一种应用层协议，它使用简单的request/response通信模型。被管理的设备可能包括：路由器、终端服务器、打印机等，这些设备的共同特点是运行TCP/IP协议族。SNMP协议为所有这些设备定义了统一的访问接口，简化了网络管理工作。

基于SNMP的网络管理，包含的节点分为两种类型：

1. 网络管理站：管理站一般都是带有监视器的工作站，可以显示所有被管设备的状态（Manager）
2. 被管网络单元（受管设备），被管设备上运行代理程序（Agent）

管理进程和代理进程之间的通信可以有两种方式：

1. 管理进程向代理进程发出请求，询问一个具体的变量值，或者修改某一变量值（Get/Set）
2. 代理进程主动向管理进程报告有某些重要的事件发生（Trap）

基于SNMP的网络管理，需要关注以下三个方面的内容：

1. 管理信息结构（SMI）：关于MIB的一套公用的结构和表示符号（数据类型）。RFC 1155定义了SMI
2. 管理信息库（MIB）：管理信息库包含所有代理进程的所有可被查询和修改的变量。RFC1213定义了第二版MIB，称为MIB-II
3. 简单网络管理协议（SNMP）：管理进程和代理进程之间的通信协议

SNMP中定义了以下数据类型（其中全大写的是来自ASN.1的内建类型）：

对象标识符（OID）用来识别一个“授权的”命名对象。所谓“授权”是指OID必须由权威机构进行管理和分配，而不是随意使用。

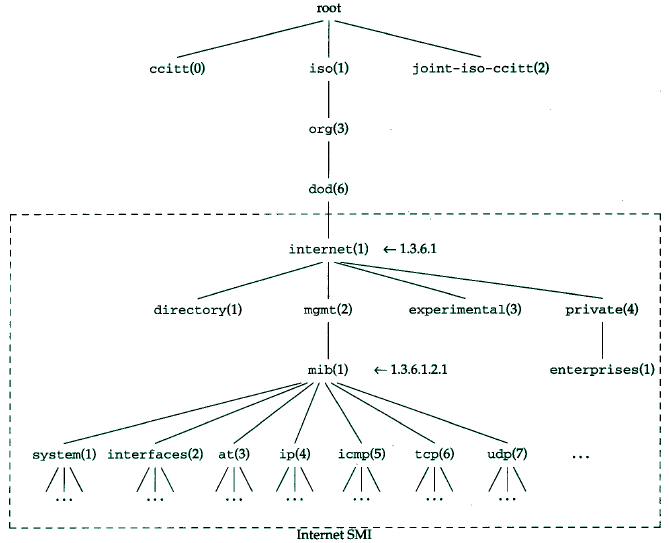

OID的形式是点号分割的整数序列，这些整数序列形成树形结构，类似与DNS或者UNIX文件系统的结构。另外，每一个整数还对应了一个文字的名字，这个名字是为了便于阅读的。OID树的结构示例如下图：

可以看到，所有SNMP MIB-2公共对象都定义在1.3.6.1.2.1下。而厂商自定义MIB对象都定义在1.3.6.1.4.1下。

所谓管理信息库，就是所有代理进程包含的、并且能够被管理进程进行查询和设置的信息的集合。管理信息库整体上以OID树为基础进行组织，它定义了信息（树节点）的详细规格——例如OID、数据类型、描述等。

管理信息库是通过ASN.1语言来定义的，对应的文件一般称为MIB（定义）文件。有关MIB定义文件的细节，我们在后续章节进行说明。

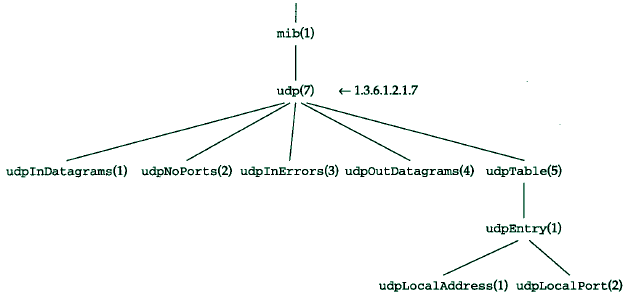

这里以1.3.6.1.2.1.7即udp组（定义在RFC1213-MIB中）为例来阐述管理信息库的运行时结构，该组比较简单，包含4简单变量、以及一个由两个简单变量组成的表格：

udp组下的4个简单变量可以用如下格式来描述：

R/W表示是否可读写，为空表示只读。如果变量可写，则使用点号（.）标注。如果数据类型有范围限制，则用 [lower, upper]形式标注。

udpTable（UDP监听表）下定义包含的两个简单变量我们可以用如下格式描述：

注意我们在第一行描述了表的索引，即说明了列的先后顺序。

当对MIB变量进行读写时，必须对每个MIB变量进行标识（而不是仅仅使用OID）。需要注意的是，只有叶子节点是可操作的，SNMP没法操作表格的一整行或者一整列。

简单变量

对于简单变量，我们通过在OID后面添加.0来作为实例标识。例如udpInDatagrams的OID是1.3.6.1.2.1.7.1，那么它的实例标识则是1.3.6.1.2.1.7.1.0。这个实例标识会用在SNMP报文中。

表格

对于表格，实例标识比较复杂。 假设监听表中包含三个条目：0.0.0.0:67、0.0.0.0:161、0.0.0.0:520。那么表格实例标识是如何组织的呢？

SNMP使用OID.点号分隔的值列表的形式来表示表格中每一个单元格的实例标识，对于表格的每一列，OID是一致的；对于表格的每一行，值列表是一致的。按照这一规则：

1. 条目0.0.0.0:67的udpLocalAddress的实例标识为：1.3.6.1.2.1.7.5.1.1.0.0.0.0.67
2. 条目0.0.0.0:67的udpLocalPort的实例标识为：        1.3.6.1.2.1.7.5.1.2.0.0.0.0.67

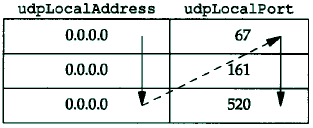

在SNMP代理内部，对象标识（OID）是按字典式排序的，并且对于表格，是按照先列后行的顺序排列，因此三个条目（6个变量）的排列顺序将如下：

get-next操作是基于上述排序的，我们可以使用snmpi命令来多次get-next操作，并观察它如何遍历UDP监听表格：

ASN.1（Abstract Syntax Notation 1）是一种描述数据和数据特征的正式语言，它和数据的存储及编码无关。在正式的SNMP规范中，MIB和SNMP报文中所有字段的规格都是用ASN.1来描述的。下面的代码示例了ASN.1抽象语法：

 有了这样的一个抽象化定义，可以设计不同的编码方式把数据编码为比特流。SNMP使用的方法是BER（Basic Encoding Rule），BER是SNMP报文中比特的编码方式，对于10这个简单的整数，BER需要3个字节来表示：

1. 第一个字节说明类型是一个整数
2. 第二个字节说明后面有多少字节用来存放这个数（这里是1）
3. 第三个字节存放真正的数值

ASN.1、BER是SNMP协议的实现者需要关心的内容。

最初版本的SNMP协议在1990年，由RFC 1157发布，它定义了5种报文，来表示管理进程与代理进程之间的交互信息（其中前三个由管理进程发出，后二个由代理进程发出）：

1. get-request：从代理进程处提取一个或多个变量值
2. get-next-request：从代理进程处提取一个或多个变量的“下一个”变量值
3. set-request：设置代理进程的一个或多个变量值
4. get-response：返回的一个或多个变量值
5. trap：通知管理进程有某些事情发生

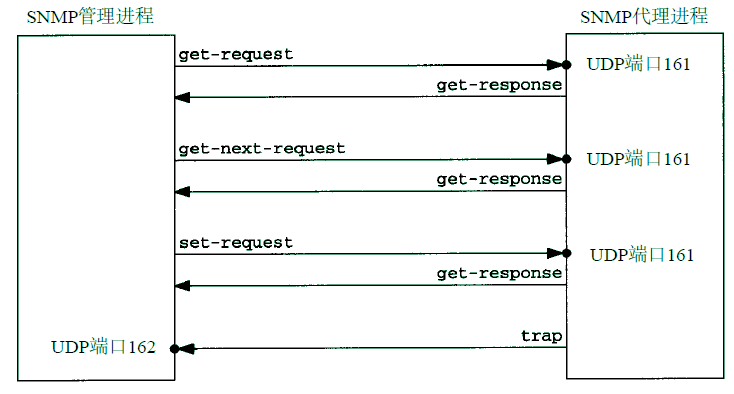

这些报文的关系如下图所示：

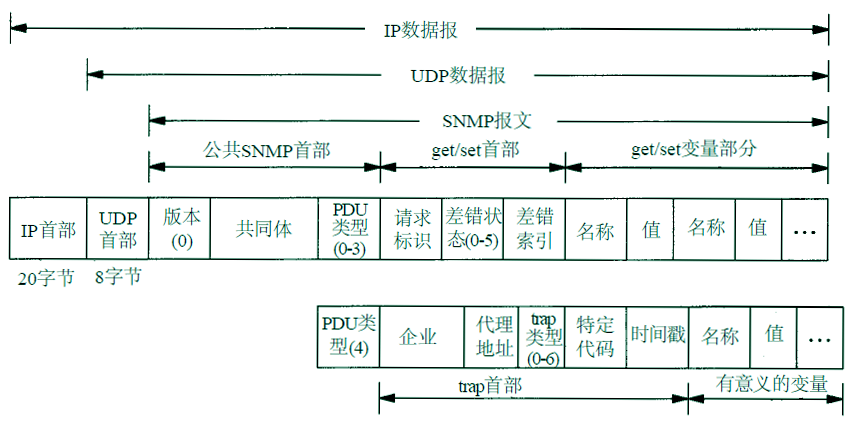

这些报文的结构如下：

除了trap报文的结构描述如下：

1. 版本：SNMP版本号-1得到
2. 共同体（团体名）：一个字符串。这是管理进程和代理进程之间的口令，明文格式。默认的值是public

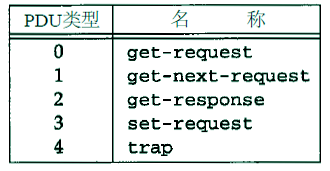

3. PDU类型：即协议数据单元类型，如下表：在TCP/IP协议族中，表示某个协议的对等实体之间进行交换的单位信息（即单个报文）。SNMP定义了多种报文格式，因此它使用PDU类型来区分不同的报文
4. 请求标识：对于get*、get-next*、set操作，请求标识由管理进程设置，然后由代理进程在get-response中返回。用于匹配查询与应答
5. 差错状态：是由代理进程标注指明有差错发生，如下表：
6. 差错索引：一个整数偏移量，指明当有差错发生时，差错发生在哪个变量。它是由代理进程标注的，并且只有在发生noSuchName、readOnly和badValue差错时才进行标注
7. 对于get、get-next、set请求数据报，包含变量名称、变量值的一张表。其中get、get-next的变量值不用填写

trap报文的结构描述如下：

1. 代理地址：即发送trap报文的代理进程的地址

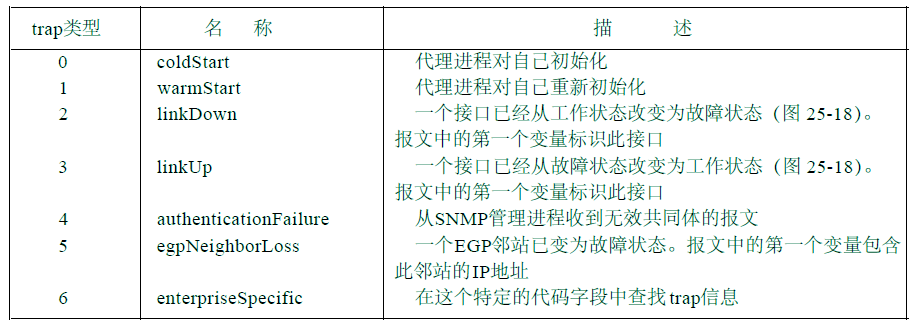

2. trap类型：如下表：

1993年新的SNMP协议被发布，它包含以下改进：

1. 定义了新的报文：get-bulk-request，可以高效率的从代理进程获取大量数据。可以用来代替迭代式的GetNextRequests
2. 定义了新的报文：inform-request，使一个管理进程可以向另一个管理进程发送信息
3. 定义了两个新的MIB：SNMP v2 MIB以及SNMP v2-M2M MIB
4. 提高了安全性：SNMP v1中团体名是以明文方式发送的，现在可以提高身份验证和加密强度

SNMP v2还包含一些变体：

1. SNMPv2c：即基于团体名的SNMP v2（Community-Based Simple Network Management Protocol version 2）。它剔除了SNMP v2有争议的新安全模型，仍然使用SNMP v1的基于团体名的安全模型。该版本被认为是实际上的SNMP v2标准
2. SNMPv2u：即基于用户的SNMP v2（User-Based Simple Network Management Protocol version 2）。它尝试在提高安全性的同时，避免引入SNMP v2的复杂性

SNMP v2c和SNMP v1存在兼容性问题：

1. SNMP v2c使用了不同格式的报文头，以及PDU格式。特别是，在SNMPv1中被作为特殊报文格式看待的trap，现在格式其它PDU例如get-request一样
2. 引入了SNMP v1没有的新的协议报文

这是SNMP协议的最新版本，通过对数据进行身份验证和加密，SNMP v3确保了防篡改、保密等安全特性。

除了密码学安全性的增强外，SNMP3还增加了新的PDU类型，例如report

下面是MIB文件RFC1213-MIB中的片段，包含了本文用到的一些节点的定义：
