基于EFK构建日志分析系统

10
Jan
2018

基于EFK构建日志分析系统

By Alex
/ in BigData
/ tags LOG
1 Comment
Elasticsearch

参考:ElasticSearch学习笔记

Fluentd

Fluentd是一个C编写的开源的日志收集器,支持100+不同系统的日志收集处理。

source

定义Fluentd的输入,需要指定一个输入插件。例如:

Shell
1
2
3
4
5
6
7
<source>
  # 使用什么插件
  @type http
  # 你可以这样推送日志:http://localhost:8888/tag.name?json={...}
  port 8888
  bind 0.0.0.0
</source>

定义了一个HTTP输入。Fluentd会在8888端口上监听,等待外部传入事件。事件的例子:

Shell
1
curl -i -X POST -d 'json={"action":"login","user":2}' http://localhost:8888/test.cycle

source捕获到的Fluentd事件,交由Fluentd路由引擎处理。

filter

多个filter可以构成事件处理流水线。使用filter你可以将不需要的事件过滤掉,不再继续下一步处理。例如:

Shell
1
2
3
4
5
6
7
<filter test.cycle>
  @type grep
  <exclude>
    key action
    pattern ^logout$
  </exclude>
</filter>

根据正则式匹配输入事件的action字段,如果匹配,路由给match处理,否则丢弃。

match

定义Fluentd的输出,并将匹配的事件传递给目标。例如:

Shell
1
2
3
<match test.cycle>
  @type stdout
</match>

会匹配具有Tag:test.cycle的输入事件,并传递给stdout这个输出插件。

label

用于定义一个可以被跳转到的路由片段,打破默认的从上到下的路由搜索顺序。该指令内部可以包含filter、match指令。示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
<source>
  @type http
  bind 0.0.0.0
  port 8888
  # 指定路由标签
  @label @STAGING
</source>

<filter test.cycle>
</filter>

# http源直接跳转到这里,不使用上面的filter
<label @STAGING>
  <filter test.cycle>
    @type grep
    <exclude>
      key action
      pattern ^logout$
    </exclude>
  </filter>

  <match test.cycle>
    @type stdout
  </match>
</label>
parse

可以位于source、match、filter指令的内部。对于那些支持的插件,用于解析原始数据。示例:

Shell
1
2
3
4
5
6
7
8
9
<source>
  @type tail
  # 输入插件的参数
  <parse>
    # 解析插件的类型
    @type apache2
    # 解析插件的参数
  </parse>
</source>
通用参数

每个Parser都可以覆盖这些参数的值:

参数 类型 说明
types hash

指定如何将各字段转换为其它类型:field1:type,field2:type...

支持的类型:string、bool、integer、float、time、array

time_key string 事件的发生事件从什么字段中获取,如果该字段不存在,则取值当前时间
null_value_pattern string 空值的Pattern
null_empty_string bool 是否将空串替换为nil,默认false
estimate_current_event bool 是否以当前时间作为time_key的值,默认false
keep_time_key bool 是否保留事件中的时间字段
时间参数
参数 类型 说明
time_type enum

可选值:

float:UNIX时间.纳秒
unixtime: UNIX时间(秒)
string:根据后面几个参数决定具体格式

time_format string

参考Ruby API:时间格式化、时间解析

除了遵循Ruby的时间格式化,还可以取值%iso8601

localtime bool 是否使用本地时间而非UTC,默认true
utc bool 是否使用UTC而非本地时间,默认false
timezone string 指定时区,例如+09:00、+0900、+09、Asia/Tokyo

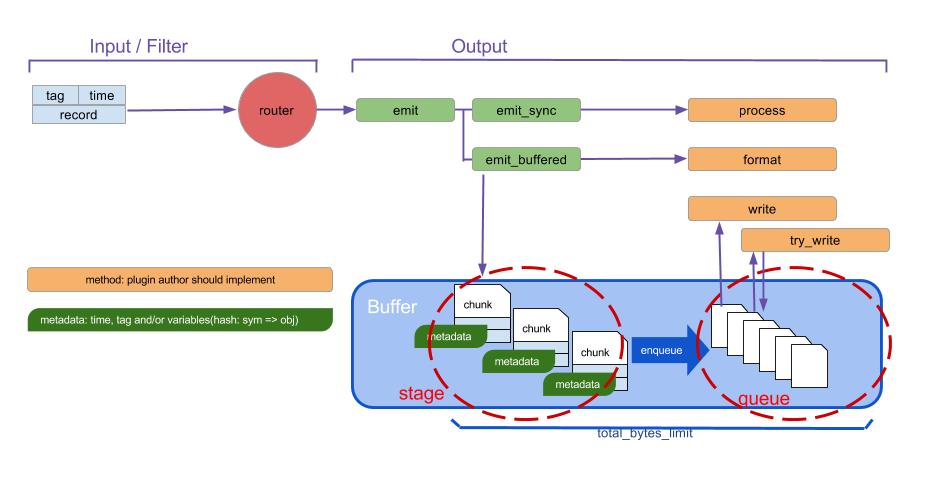

buffer

可以位于match指令的内部,指定如何对事件进行缓冲(避免对输出的目的地造成压力)。Fluentd内置了两种缓冲插件:memory、file。

使用buffer指令时,你也需要通过@type来指定插件类型。如果省略@type,则使用输出插件(match)指定的默认插件,或者使用memory。

分块键

你可以为buffer指定分块键:

Shell
1
2
3
# 为空,或者逗号分隔的字符串
<buffer ARGUMENT_CHUNK_KEYS>
</buffer>

分块键决定了事件被收集到哪个缓冲块:

  1. 如果不指定分块键(并且输出插件也没有指定默认分块键),则输出插件将所有的事件都写到单个块中,直到此块充满
  2. 如果分块键被设置为“tag”,则不同标签(Tag)的事件被收集到不同的缓冲块
  3. 如果分块键被设置为“time”,且指定了timekey参数,则每个Time Key对应一个缓冲块:
    Shell
    1
    2
    3
    4
    5
    <buffer time>
      # 如果不指定单位,默认为秒
      timekey      1h # 每小时一个块
      timekey_wait 5m # 延迟5分钟刷出缓冲
    </buffer>
  4. 如果分块键被设置为其它值,则认为是事件记录的字段名
  5. 使用事件记录的嵌套字段也支持: <buffer $.nest.field> # 访问记录的nest.field字段
  6. 联用多个分块键也支持: <buffer tag,time,$.nest.field>
占位符

某些输出插件,可以使用分块键作为变量:

Shell
1
2
3
4
5
6
<match log.*>
  @type file
  path  /data/${tag}/access.${key1}.${$.nest.field}.log # 输出文件名使用变量,不同块输出到不同文件
  <buffer tag,key1,$.nest.field>
  </buffer>
</match>
缓冲参数
参数 类型 说明
chunk_limit_size size 缓冲块的最大尺寸,默认值:内存缓冲8MB,文件缓冲256MB
chunk_limit_records integer 限制单个块最多包含的记录数
total_limit_size size 此缓冲插件实例的总限制。默认值:内存缓冲512MB,文件缓冲64GB
chunk_full_threshold float 刷空缓冲块的阈值,默认0.95,也就是缓冲块占用超过95%刷出
compress enum 取值text、gzip,缓冲块的压缩算法。默认text表示不压缩
刷空参数
参数 类型 说明
flush_at_shutdown bool 关闭前是否刷空
flush_mode enum

刷空模式:

interval 以flush_interval为周期刷空
lazy 每个timekey刷空一次
immediate 事件进入缓冲块后立即刷空

flush_interval time 默认60s
flush_thread_count integer 输出插件的线程数量,默认1,增大可以并行刷出缓冲块
flush_thread_interval float 如果没有缓冲块等待被刷出,则本次刷空后,线程休眠几秒以进行下一次尝试
flush_thread_burst_interval float 如果有缓冲块排队等待被刷出时的休眠间隔
delayed_commit_timeout time 输出插件认定异步写操作失败的超时,默认60s
overflow_action enum

当缓冲队列满了,输出插件的行为:

throw_exception 抛出异常,打印错误
block 阻塞输入插件,禁止它释放新事件
drop_oldest_chunk 丢弃最旧的缓冲块

重试参数
参数 类型 说明
retry_timeout time 重试超时,默认72h
retry_forever bool 是否永远重试,默认false
retry_max_times integer 最大重试刷空的次数
retry_type enum

重试方式:

exponential_backoff 频率指数降低
periodic 频率恒定

对于指数方式,底数由参数retry_exponential_backoff_base确定,默认2

对于指数方式,最大重试间隔由retry_max_interval确定

retry_wait time 下一次重试的等待间隔,默认1s
retry_randomize bool 是否随机化重试间隔,默认true。可以防止高并发
format

部分插件支持在内部包含format指令,用来指定如何对日志记录进行格式化。match、filter指令内部可以包含format指令:

Shell
1
2
3
4
5
6
<match tag.*>
  @type file
  <format>
    @type json
  </format>
</match>

内置的插件包括:out_file、json、ltsv、csv、msgpack、hash、single_value。下面的配置,将事件的log字段存储到文件:

Shell
1
2
3
4
5
6
7
8
<match **>
  @type file
  path  /var/log/kubernetes
  <format>
    @type single_value
    message_key log
  </format>
</match>
inject

可以位于match、filter指令内部,向事件记录注入额外的字段。

extract

可以位于source、match、filter指令内部,从事件记录中抽取值。

storage

部分插件支持此指令,用于指定如何存储插件的内部状态。可以位于source、match、filter指令内部。

transport

使用server插件助手的source、match、filter插件,支持在内部配置该指令。用于说明如何处理网络连接。

@include

该指令用于包含其它配置文件

system

该指令用于进行系统级的配置,包括配置项:

配置项 说明
log_level 日志级别,可以取值debug、info、error、fatal
suppress_repeated_stacktrace
emit_error_log_interval
suppress_config_dump
without_source
process_name 配置fluentd的supervisor和worker进程的名称
事件结构

每个Fluentd事件包含以下部分:

  1. Tag:标签,用于说明事件的“来源”,用于事件路由。标签是点号(.)分隔的多个字符串
  2. Time:事件发生的时间,必须是UNIX time格式
  3. Record:实际的日志内容,JSON对象形式
标签匹配

标签(Tag)是日志事件的一种属性。filter、match指令可以指定一个匹配Pattern,来声明它负责处理哪些事件:

Pattern 说明
app.tag 精确匹配
app.* 匹配app.tag1、app.tag2,但是不匹配app.tag1.xx
app.** 匹配任何以app开头的标签
app.{x,y}.* 匹配app.x.*以及app.y.*,其中x、y可以是Pattern,例如app.{x,y.**}
app.tag app.tag 或

Fluentd根据配置文件中声明的顺序,自上而下的尝试匹配,一旦找到匹配日志事件的filter、match就不再继续。

配置文件

如果通过td-agent包安装,则配置文件位置为/etc/td-agent/td-agent.conf。

如果通过Ruby Gem安装,则配置文件位置为/etc/fluent/fluent.conf。

要修改配置文件的位置,使用环境变量FLUENT_CONF,或者命令行选项 -c

配置参数

任何一个Fluentd插件都暴露若干可配置参数。

参数类型
类型 说明
string 字符串
integer 整数
float 浮点数
size 字节数量
time 时间长度(Duration)
array JSON数组,可以 ["key1", "key2"]形式,或者 key1,key2形式
hash JSON对象,可以 {"key1":"value1", "key2":"value2"}或者 key1:value1,key2:value2
通用参数

Fluentd定义了一系列以@开头的参数:

参数 说明
@type 插件类型
@id 插件ID
@label 指定路由标签
@log_level 插件的日志级别

type, id 和 log_level是对应上面几个参数,向后兼容用。

内嵌Ruby代码

你可以在字符串中包含 #{}标记,其中可以包含合法的Ruby表达式,示例:

Shell
1
2
host_param "#{Socket.gethostname}"
env_param "foo-#{ENV["FOO_BAR"]}"
输入插件
tail

这是一个内置插件,不需要额外的安装步骤。该插件从目标配置文件的尾部开始读取新产生的日志。

参数 类型 说明
tag string 支持使用通配符 * ,该符号会展开为日志文件的实际路径
path string

需要读取的日志的路径,可以指定多个路径,逗号分隔

通配符*和strftime格式占位符可以使用,用以动态的添加/移除日志文件:

Shell
1
2
3
4
# 仅仅读取default命名空间的日志
path /var/log/containers/*_default_*.log
# 日期
path /path/to/%Y/%m/%d/*
exclude_path array

需要排除掉的日志路径,示例:

Shell
1
exclude_path ["/path/to/*.gz", "/path/to/*.zip"]
read_from_head bool 从文件的头部开始读取日志,而非尾部
<parse> directive 你必须为tail配置parse指令,说明如何解析日志内容
systemd

读取并解析Systemd日志。示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<source>
  @type systemd
  @id in_systemd_kubelet
  # 读取Kubelet.service的0-5级别的日志
  matches [{ "_SYSTEMD_UNIT": "kubelet.service", "PRIORITY": [0,1,2,3,4,5] }]
  <storage>
    @type local
    persistent true
    path /var/log/fluentd-journald-kubelet-cursor.json
  </storage>
  <entry>
    fields_strip_underscores true
  </entry>
  read_from_head false
  tag kubelet
</source>
过滤插件
record_transformer

支持以多种方式来修改事件。

参数 类型 说明
<record> directive

在该指令中,定义需要新增加的字段。配置示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<filter kubernetes.**>
  @type record_transformer
  enable_ruby
  <record>
    # 添加主机名
    hostname "#{Socket.gethostname}"
    # 将事件的标签存储为记录字段
    tag ${tag}
    # 读取事件标签的第2部分
    service_name ${tag_parts[1]}
    # 读取记录的字段并进行运算
    avg ${record["total"] / record["count"]}
    # 一个名为message的字段,使用$进行字符串插值
    message yay, ${record["message"]}
  </record>
</filter>

支持以下方式来访问标签:

tag_parts[N] 标签的第N段
tag_prefix[N] 标签的0-N段
tag_suffix[N] 标签的N+段

enable_ruby bool

默认false。如果为true,则可以在${}中包含Ruby代码,代码可以使用变量:

record 当前事件记录
time 当前事件的时间对象

配置示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
<filter kubernetes.**>
  @type record_transformer
  enable_ruby
  remove_keys [ "log" ]
  <record>
    # 从%-5p %d{yyyy-MM-dd HH:mm:ss.SSS} ::: [%15.15t] %-48.48c{36} ::: %m%n%ex
    # 形式的Logback Pattern中抽取字段
    level ${record["log"][0,5].strip}
    timestamp ${record["log"][6,23]}
    thread ${record["log"][35,15].strip}
    class  ${record["log"][52,49].strip}
    message ${record["log"][105..-1].strip}
  </record>
</filter>

代码示例:

Ruby
1
2
3
4
5
6
7
8
# 将记录转换为JSON
${record.to_json}
# 格式化时间
${time.strftime('%Y-%m-%dT%H:%M:%S%z')}
# 取标签的最后一段
${tag_parts.last}
# 访问嵌套字段
${record["payload"]["key"]}
auto_typecast bool 默认false。是否自动进行类型转换
renew_record bool 默认false。如果true则在空的新哈希上进行操作,而非修改incoming的记录
renew_time_key string 使用指定的字段来修改事件的时间,目标字段必须是UNIX time
keep_keys array 仅当renew_record=true时有意义。列出记录中需要保留的键
remove_keys array 列出需要删除的键
grep

根据事件的字段进行过滤,不匹配的记录被丢弃。

参数 类型 说明
<and> directive

内部指定几个其它指令,进行与操作:

Shell
1
2
3
4
5
6
<and>
  <exclude>
  </exclude>
  <exclude>
  </exclude>
</and>
<or> directive 内部指定几个其它指令,进行或操作
<regexp> directive

指定基于正则式的匹配规则,不匹配的事件会被排除:

Shell
1
2
3
4
5
6
<regexp>
  # 检查的字段
  key price
  # 匹配的正则式
  pattern /[1-9]\d*/
</regexp>
<exclude> directive 类似上面,但是匹配的事件会被排除

示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 针对所有以calico-node开头的日志
<filter kubernetes.var.log.containers.calico-node-*.log>
  @type grep
  @id filter_grep_container_calico_node
  <regexp>
    # 针对日志记录的log字段
    key log
    # 仅仅保留警告、错误日志
    pattern ^.{25}(W|E)
  </regexp>
</filter>

# 仅仅保留具有标签tier=application的Pod产生的日志
<filter kubernetes.**>
  @type grep
  @id filter_grep_kubernetes
  <regexp>
    key $.kubernetes.labels.tier
    pattern ^application$
  </regexp>
</filter>
parser

解析日志的字符串字段,并把事件记录替换为解析结果:

参数 类型 说明
<parse> directive 指定解析器及其参数
key_name string 需要被解析的记录字段名
reserve_time bool 是否在新记录中保留原始事件的时间字段
reserve_data bool 是否在新记录中保留原始时间的所有字段
remove_key_name_field bool 如果解析成功,是否删除key_name指定的原始事件字段,1.2.2引入
inject_key_prefix string 解析结果字段,统一增加的前缀
hash_value_field string 解析结果字段,以哈希(对象)形式保存为该参数指定字段的值
emit_invalid_record_to_error bool 是否将无法解析的记录发射给@ERROR标签

示例,解析ElasticSearch的JSON格式的日志,并把Wrapping Docker日志替换掉:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
<filter kubernetes.var.log.containers.es-master-*.log>
  @type parser
  @id filter_parser_containers_es_master
  key_name log
  reserve_time true
  reserve_data true
  remove_key_name_field true
  <parse>
    @type json
    time_format %Y-%m-%dT%H:%M:%S.%NZ
  </parse>
</filter>
concat

该插件非内置,执行 gem install fluent-plugin-concat安装。

用于将多个日志事件合并为一个。具有工作三种模式:

  1. n_lines 将连续的N个事件合并为一个
  2. multiline_start_regexp ... 根据正则式匹配来确定该事件是否作为合并后的第一个、中间事件、最后一个
  3. partial_key 取源事件中的某个字段,如果该字段的值为partial_value指定的值,则认为它应该合并到前面的事件

注意: 如果超时后仍然没有接收到被合并序例的的最后一个事件,则整个序列会被丢弃。

下面的示例用于处理被Docker的日志驱动按行收集的Java Logback日志信息,它会将日志中的异常栈合并到一起,然后与它们之前的(紧靠着的)那个事件合并:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<filter kubernetes.**>
  @type concat
  @log_level trace
  key log
  multiline_start_regexp /^(TRACE|DEBUG|INFO|WARN|ERROR|FATAL)/
  timeout_label @ES
</filter>

<match kubernetes.**>
  @type relabel
  @label @ES
</match>

<label @ES>
...
</label>
解析插件
regexp

根据正则式来解析日志。指定的正则式至少需要指定一个命名捕获,命名捕获会作为记录的字段,名字为time的命名捕获,会作为事件的发生时间。

参数 类型 说明
time_key string 事件的发生时间字段,默认time
time_format string 时间的格式
keep_time_key string 是否在记录中保留时间字段,默认false
expression regexp

解析日志的正则式,需要指定至少一个命名捕获

下面的例子解析Containerd默认日志:

Shell
1
expression /^(?<time>.{30}) (?<stream>\w+) . (?<log>.*)$/
types string

指定解析出的各字段的类型,如果不指定所有字段为string类型。格式:

Shell
1
2
3
types <field_name_1>:<type_name_1>,<field_name_2>:<type_name_2>
# 示例
types user_id:integer,paid:bool,paid_usd_amount:float

支持的类型:string、bool、integer、float、time、array

multiline

regexp的多行版本,支持将多行日志合并为一个事件,特别适用于解析异常栈。

参数 类型 说明
time_key string 事件的发生时间字段,默认time
time_format string 时间的格式
format_firstline string 匹配多行日志事件的第一行的正则式
formatN string N可以是1-20,指定完整的日志事件格式
keep_time_key string 是否在记录中保留时间字段,默认false

Java异常日志的例子:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<parse>
  @type multiline
  # 识别新记录的正则式
  format_firstline /\d{4}-\d{1,2}-\d{1,2}/
  # 解析完整记录的正则式
  format1 /^(?<time>\d{4}-\d{1,2}-\d{1,2} \d{1,2}:\d{1,2}:\d{1,2}) \[(?<thread>.*)\] (?<level>[^\s]+)(?<message>.*)/
</parse>

# 第一个记录
2013-3-03 14:27:33 [main] INFO  Main - Start
# 第二个记录
2013-3-03 14:27:33 [main] ERROR Main - Exception
javax.management.RuntimeErrorException: null
    at Main.main(Main.java:16) ~[bin/:na]
# 第三个记录
2013-3-03 14:27:33 [main] INFO  Main - End

Rails日志的例子:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<parse>
  @type multiline
  # 识别新记录的正则式
  format_firstline /^Started/
  # 分为多个参数,每个参数对应一行日志信息
  format1 /Started (<method>[^ ]+) "(<path>[^"]+)" for (<host>[^ ]+) at (<time>[^ ]+ [^ ]+ [^ ]+)\n/
  format2 /Processing by (<controller>[^\u0023]+)\u0023(<controller_method>[^ ]+) as (<format>[^ ]+)\n/
  format3 /(  Parameters: (<parameters>[^ ]+)\n)/
  format4 /  Rendered (<template>[^ ]+) within (<layout>.+) \([\d\.]+ms\)\n/
  format5 /Completed (<code>[^ ]+) [^ ]+ in (<runtime>[\d\.]+)ms \(Views: (<view_runtime>[\d\.]+)ms \| ActiveRecord: (<ar_runtime>[\d\.]+)ms\)/
</parse>

# 第一个记录
Started GET "/users/123/" for 127.0.0.1 at 2013-06-14 12:00:11 +0900
Processing by UsersController#show as HTML
  Parameters: {"user_id"=>"123"}
  Rendered users/show.html.erb within layouts/application (0.3ms)
Completed 200 OK in 4ms (Views: 3.2ms | ActiveRecord: 0.0ms)
输出插件

在Fluentd 1.0,允许三种输出插件的缓冲/刷出模式:

  1. 无缓冲模式,直接写出到外部系统
  2. 同步缓冲模式,使用缓冲块(事件集),缓冲块排队等候刷出。行为由buffer段控制
  3. 异步缓冲模式,类似2,但是输出插件在后台异步的提交请求给外部系统

每个插件可以支持全部3种模式,也可以仅仅支持一种模式。如果对不支持缓冲的插件配置buffer段,fluentd会出错并终止。

fluentd-v0-14-plugin-api-overview

route

该插件非内置,执行 gem install fluent-plugin-route安装。

fluent-plugin-route支持修改标签,支持定义多个路由规则。可以实现事件复制分发:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
<match worker.**>
  @type route
  # 修改标签前缀
  remove_tag_prefix worker
  add_tag_prefix metrics.event

  # 复制事件,走路由规则一
  <route **>
    copy # 不使用COPY会导致路由在此结束
  </route>
  # 复制事件,走路由规则二
  <route **>
    copy
    @label @BACKUP
  </route>
</match>

# 路由规则一
<match metrics.event.**>
  @type stdout
</match>

# 路由规则二
<label @BACKUP>
  <match metrics.event.**>
    @type file
    path /var/log/fluent/bakcup
  </match>
</label>
rewrite_tag_filter

fluent-plugin-rewrite-tag-filter支持根据日志事件的内容来修改标签。示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
<match app.**>
  @type rewrite_tag_filter
  # 根据内容的message字段,对齐进行正则式匹配,获取日志级别,捕获为$1,作为Tag的前缀
  rewriterule1 message ^\[(\w+)\] $1.${tag}
</match>

# 错误消息路由到这里
<match error.app.**>
  @type mail
</match>
# 其它消息路由到这里
<match *.app.**>
  @type file
</match>
elasticsearch

将日志记录输出到ES中。插件参数:

参数 类型 说明
include_tag_key bool

是否将事件的Fluentd Tag作为ES文档的字段存储

字段名默认为tag,可以用参数tag_key修改

logstash_format bool

兼容Logstash格式的索引命名,设置为true才能使用Kibana

如果设置为true自动忽视参数index_name,索引名称自动设置为:

#{logstash_prefix}-#{formated_date}

time_key string 默认情况下,@timestamp自动会自动设置为消费日志的时间,如果要修改此行为,通过该参数指定一个记录字段名
include_timestamp bool 是否包含一个@timestamp字段到输出文档中
logstash_prefix string 索引名前缀,默认logstash
logstash_dateformat string 作为索引名后缀的日期格式

示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
<match *.**>
  @type elasticsearch
  host 10.0.10.2
  port 9200
  user logstash_system
  password logstash_system
  logstash_format true
  logstash_prefix openstack
  enable_ilm true
  index_date_pattern "now/m{yyyy.mm}"
  flush_interval 10s
</match>
null

简单的丢弃事件,示例:

Shell
1
2
3
<match fluent.**>
    @type null
</match>
kafka

将日志写入到Kafka主题中。

执行下面的命令安装此插件:

Shell
1
fluent-gem install fluent-plugin-kafka

配置示例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<match pattern>
  @type kafka_buffered

  # 种子代理列表
  brokers <broker1_host>:<broker1_port>,<broker2_host>:<broker2_port>

  # 缓冲设置
  buffer_type file
  buffer_path /var/log/td-agent/buffer/td
  flush_interval 3s

  # Kafka主题
  default_topic messages

  # 数据类型设置
  output_data_type json
  compression_codec gzip

  # 生产者配置
  max_send_retries 1
  required_acks -1

</match>
relabel

此插件用于给事件重新打标签,例如:

Shell
1
2
3
4
5
6
7
8
9
10
<match pattern>
  @type relabel
  @label @foo
</match>

<label @foo>
  <match pattern>
    ...
  </match>
</label>

会给Tag匹配pattern的事件全部打上@foo标签,这些事件会全部交由名为@foo的label区段处理。

file

将事件写入到文件。不是记录写入后立即就生成文件,只有time_slice_format条件满足时文件才生成,默认情况下该插件每天生成一个文件。

插件参数:

参数 类型 说明
path string

文件前缀,实际文件路径为path + time + .log,其中time取决于time_slice_format

append bool

刷出的chunk是否覆盖到已经存在的文件。默认情况下每个chunk都输出到不同位置(即取值false)

不同取值对应的文件布局:

Shell
1
2
3
4
5
6
7
8
9
# append false
log.20140608_0.log
log.20140608_1.log
log.20140609_0.log
log.20140609_1.log

# append true
log.20140608.log
log.20140609.log
format  string 输出文件格式
time_format string  日期写出格式
compress string 输出压缩算法,默认gzip
time_slice_format string

用于文件名中time部分的、时间的格式化方式:

%Y:  年度
%m: 月份 01-12
%d: 日期01-31
%H: 小时00-23
%M: 分钟00-59
%S: 秒00-60

默认取值 %Y%m%d%H ,也就是每小时一个文件

time_slice_wait time Fluentd等待迟到日志到达的最大时间,默认10m。用于处理事件到达fluentd节点有延迟的情况
flush_interval time 刷出缓冲的间隔,默认60s

一个实例:

Shell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<label @K8S_OUT_FILE>
  <match **>
    @type file
    # 目录 %Y-%m-%d.%H.${$.kubernetes.labels.application} 中会存放缓冲文件,每小时(3600)刷出
    # 文件名称示意 2018-11-14.17.account.log.gz,  log.gz自动添加,不需要在path中声明
    path  /var/log/kubernetes/%Y-%m-%d.%H.${$.kubernetes.labels.application}
    append true
    # 压缩文件可以这样浏览:gzip -dc 2018-11-14.17.account.log.gz  | grep ERROR
    compress gzip
    <buffer time,$.kubernetes.labels.application>
      timekey 3600
      timekey_wait 10
      timekey_zone +0800
    </buffer>
    <format>
      @type single_value
      message_key log
    </format>
  </match>
</label>
性能优化
安装NTP

为了保证节点的时间戳精确,你需要安装NTP守护程序,例如chrony、ntpd。

内核参数

文件描述符数量:

/etc/security/limits.conf
Shell
1
2
3
4
root soft nofile 65536
root hard nofile 65536
* soft nofile 65536
* hard nofile 65536

对于高负载、多个Fluentd的环境,需要修改网络参数:

/etc/sysctl.conf
Shell
1
2
3
4
5
6
7
8
9
net.core.somaxconn = 1024
net.core.netdev_max_backlog = 5000
net.core.rmem_max = 16777216
net.core.wmem_max = 16777216relabel
net.ipv4.tcp_wmem = 4096 12582912 16777216
net.ipv4.tcp_rmem = 4096 12582912 16777216
net.ipv4.tcp_max_syn_backlog = 8096
net.ipv4.tcp_slow_start_after_idle = 0
net.ipv4.tcp_tw_reuse = 1

重启或者 sysctl -p生效。

配置flush_thread_count

如果日志的目的地是远程设备、存储,可以使用该选项来并行化输出(默认1)。使用多线程可以缓和网络延迟的影响。

所有输出插件支持该参数。

减少内存占用

Ruby提供了若干GC参数,你可以通过环境变量来设置它们。

要减少内存占用,可以设置RUBY_GC_HEAP_OLDOBJECT_LIMIT_FACTOR为较小的值,此参数默认值2.0。资源受限环境下可以设置为1.2-

多个Worker

处理10亿级别的日志输入时,CPU会出现瓶颈,这时考虑增加工作进程数量:

Shell
1
2
3
<system>
  workers 8
</system>
Kibana

Kibana是一个开源的分析和可视化平台,必须配合ES一起使用。可以使用Kibana来检索、分析ES索引中的数据,日志分析是最常用的应用场景。

日志查询

用于交互式的日志查询,使用Lucene查询语法:

查询串示例 说明
level:error level字段包含单词error
level:(error OR warn)
level:(error warn)

level字段包含单词error或warn

操作符默认OR

message: "Connection Reset" 精确包含短语Connection Reset
user.\*:(alex) user的任何字段包含alex
_exists_:title title字段不为空
level:e?r* 通配符:*匹配任意个数字符,?匹配单个字符
name:/joh?n(ath[oa]n)/ 支持正则式
quikc~1 模糊查询操作符~,可以匹配拼写错误的情况。1为距离,默认2,取值1可以捕获80%的拼写错误
age:>10
age:>=10
age:<10
age:<=10
比较操作符
(quick OR brown) AND fox 分组操作符
date:[2012-01-01 TO 2012-12-31]
count:[1 TO 5]
范围查询,闭区间
tag:{alpha TO omega} 范围查询,开区间(不包含首尾)
count:[10 TO *] 范围查询,无上限
可视化和仪表盘

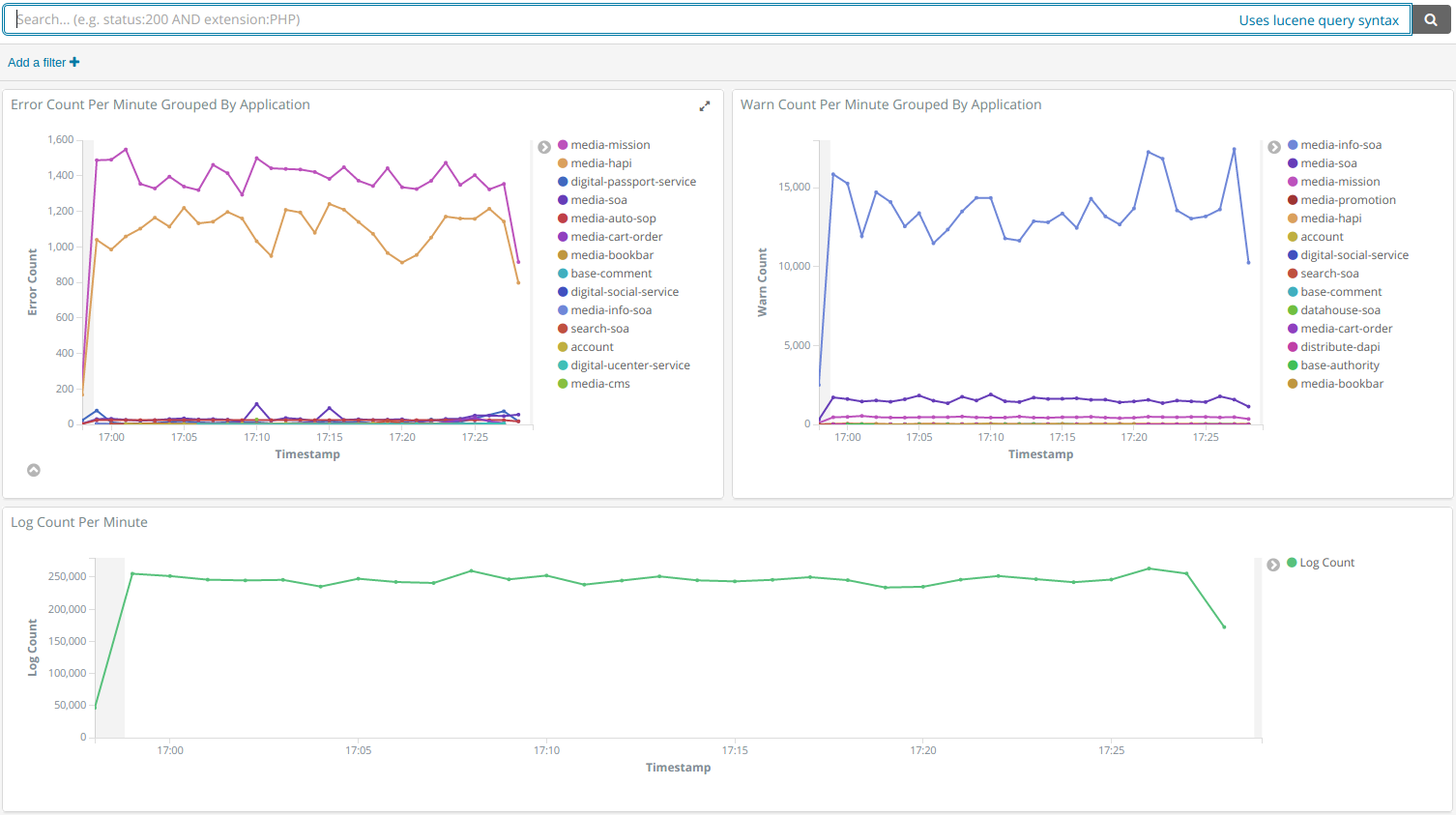

Visualize用于设计一个小器件,例如饼图、曲线图。Dashboard则可以将小器件组合为仪表盘。

可视化

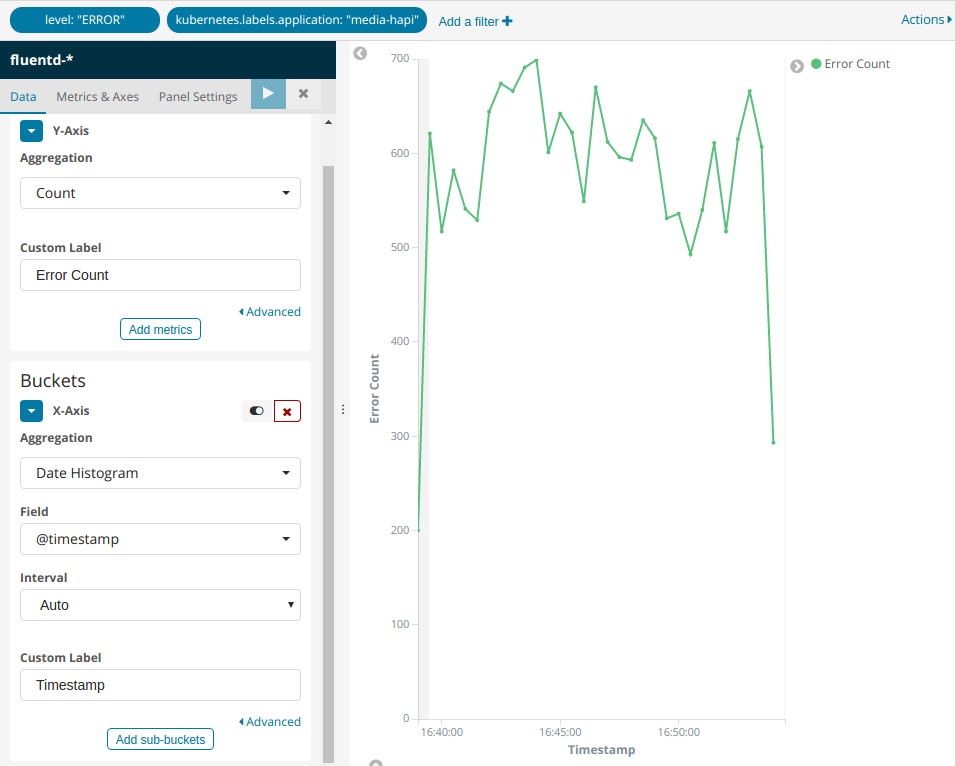

这里以曲线图为例,点击曲线图的图标,首先要选择数据源,也就是索引。点选fluentd-*索引,看到如下界面:

visualize-1



点击顶部的Add a filter,可以添加过滤条件。

Metrics区域用于定义统计指标(度量),支持多个度量。

Buckets区域用于指定如何分组展示,示例:

需求 配置步骤
X轴显示时间,根据应用程序名称拆分Series
  1. 点选X-Axis,聚合方式选择Date Histogram。可以设置X轴的标签
  2. 点击Add sub-bucket,选择Split Series
  3. 子聚合方式选择Terms,字段选择kubernetes.labels.app.keyword
  4. 点击做面板右上角的“播放”按钮,测试效果
仪表盘

可以选取在“可视化“中定义的小器件,并拖拽以布局,效果示例:

visualize-2

集群监控
总体状态

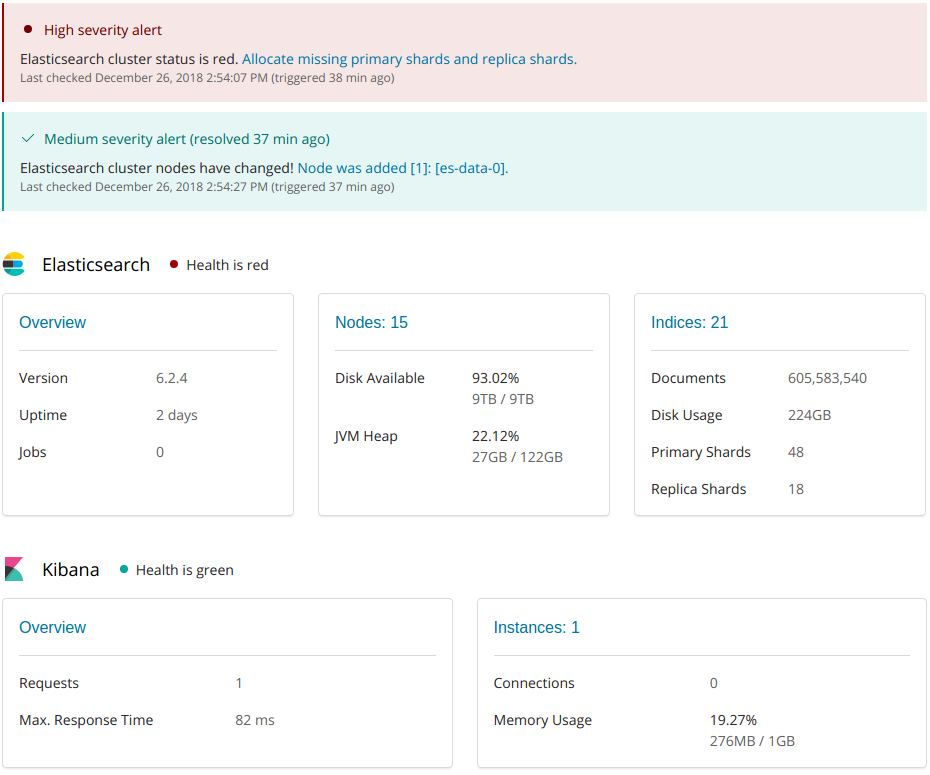

首页是总体状态信息,包括ES、Kibana的健康状态,已用/可用的各类硬件资源信息:

es-monitoring-1

如果Elasticsearch的健康状态为red,则说明集群存在问题。截图中的情况是主分片尚未分配到节点导致。

ES状态概览

点击上图Elasticsearch区域的Overview连接,可以看到ES集群更多的信息:

es-monitoring-2本页面显示ES的读(检索)、写(索引)性能指标,包括QPS和延迟。

Shard Activity通常是空的,上图中的情况是正在应用事务日志到ES数据节点。Translog是一种写前日志,记录所有针对ES的写操作。

索引状态概览

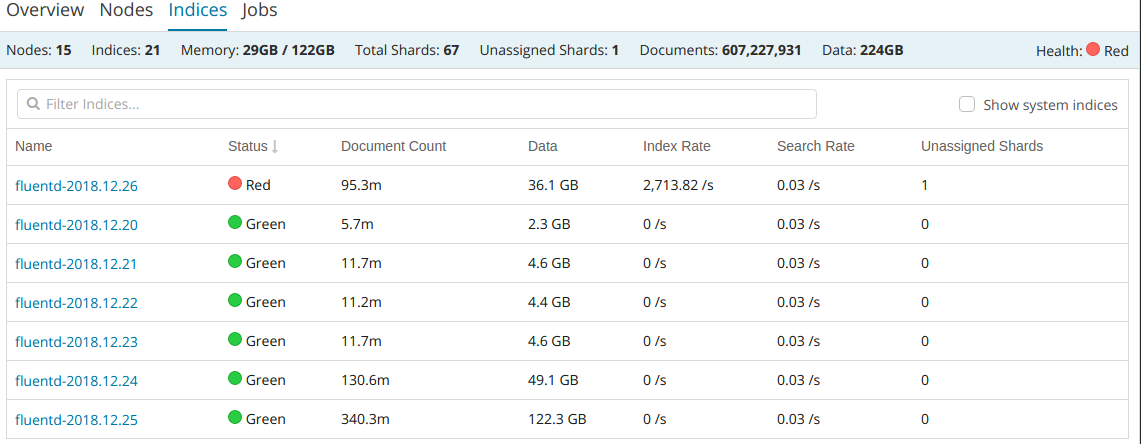

此页面显示索引的列表,如果有红色说明索引存在问题。下图中第一个索引有一个分片不正常。

es-monitoring-3

每个索引包含的文档数量、占用的磁盘空间、读写速率也显示在页面上。

索引状态详情

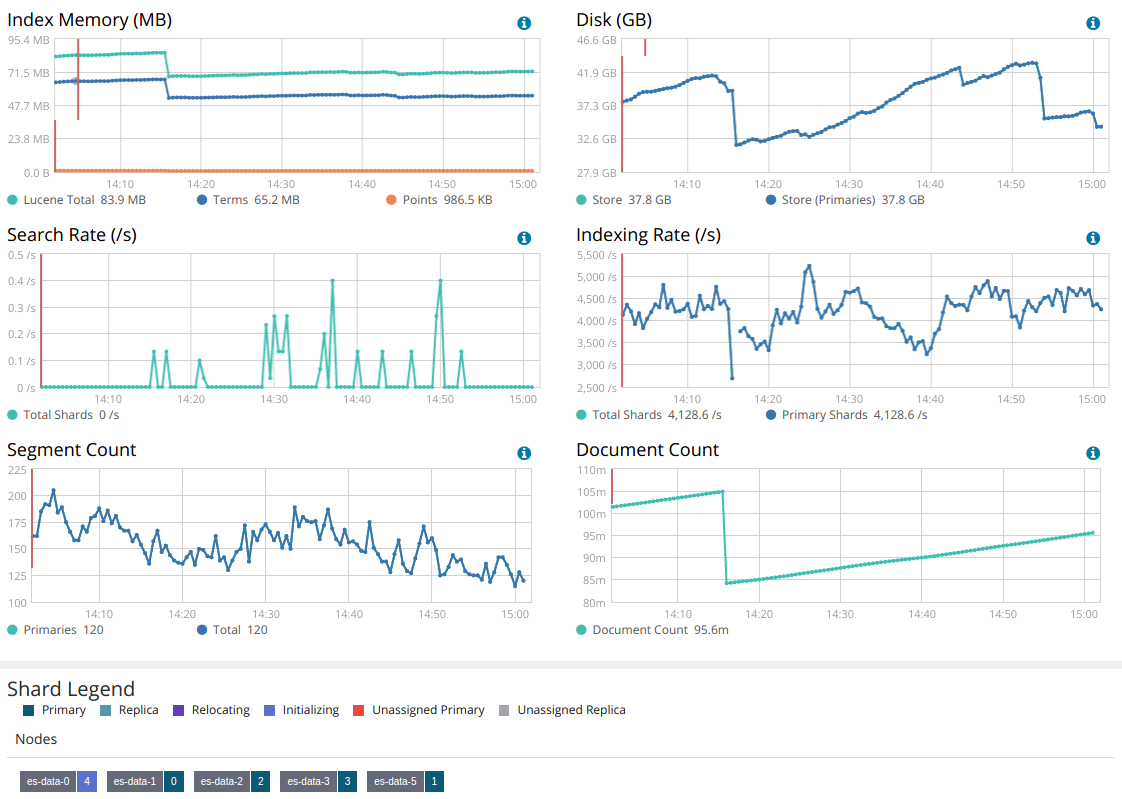

该页面显示单个索引文档数量、占用的磁盘空间、读写速率随时间的变化曲线,以及索引各分片的状态。

es-monitoring-4

上图中,es-data-0分配了序号为4的分片,并且此分片正在初始化。其它分配均正常。

系统管理
常用配置参数
参数 说明
dateFormat 日期显示格式,例如MM-DD HH:mm:ss.SSS
truncate:maxHeight 检索时,每条日志占用的最大UI高度
集成K8S

捆绑了X-pack的ElasticSearch镜像:https://git.gmem.cc/alex/docker-elasticsearch

ElasticSearch+Kibana的Helm Chart:https://git.gmem.cc/alex/oss-charts/src/branch/master/elasticsearch

Fluentd的Helm Chart:https://git.gmem.cc/alex/oss-charts/src/branch/master/fluentd

常见问题
Fluentd
极高IO

iotop看到fluentd进程有高达200M/s的读操作,但是定位不到针对的是什么文件

使用csysdig跟踪进程系统调用,发现大量内存映射操作,针对/var/log/journal/4f2be1039e944e028f2e86e02fe410e1目录,删除目录后问题消失。

Kibana
容器中节点CPU显示N/A

设置Kibana的环境变量XPACK_MONITORING_UI_CONTAINER_ELASTICSEARCH_ENABLED为false

← Spring Cloud学习笔记
Dubbo知识集锦 →
1 Comment On This Topic
  1. 回复
    托瓦斯克一
    2019/12/23

    您好,想请教一个fluentd的问题:
    我的架构是filebeat --> fluentd --> elasticsearch
    说明:fluentd过滤处理filebeat采集到的日志数据,而filebeat中有自带的tags字段,如果我想取出tags数组里的值,fluentd应该怎么写法?我使用${record["tags"]["0"]}获取报错,但是使用stdout插件输出是有的,就是写入不进elasticsearch

Leave a Reply Cancel reply

Your email address will not be published. Required fields are marked *

You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code class="" title="" data-url=""> <del datetime=""> <em> <i> <q cite=""> <strike> <strong> <pre class="" title="" data-url=""> <span class="" title="" data-url="">

Related Posts

  • 日志组件Log4cplus的使用
  • Log4J2学习笔记
  • Logback学习笔记
  • 使用log4jdbc记录SQL语句的执行情况
  • C++日志组件spdlog

Recent Posts

  • Investigating and Solving the Issue of Failed Certificate Request with ZeroSSL and Cert-Manager
  • A Comprehensive Study of Kotlin for Java Developers
  • 背诵营笔记
  • 利用LangChain和语言模型交互
  • 享学营笔记
ABOUT ME

汪震 | Alex Wong

江苏淮安人,现居北京。目前供职于腾讯云,专注容器方向。

GitHub:gmemcc

Git:git.gmem.cc

Email:gmemjunk@gmem.cc@me.com

ABOUT GMEM

绿色记忆是我的个人网站,域名gmem.cc中G是Green的简写,MEM是Memory的简写,CC则是我的小天使彩彩名字的简写。

我在这里记录自己的工作与生活,同时和大家分享一些编程方面的知识。

GMEM HISTORY
v2.00:微风
v1.03:单车旅行
v1.02:夏日版
v1.01:未完成
v0.10:彩虹天堂
v0.01:阳光海岸
MIRROR INFO
Meta
  • Log in
  • Entries RSS
  • Comments RSS
  • WordPress.org
Recent Posts
  • Investigating and Solving the Issue of Failed Certificate Request with ZeroSSL and Cert-Manager
    In this blog post, I will walk ...
  • A Comprehensive Study of Kotlin for Java Developers
    Introduction Purpose of the Study Understanding the Mo ...
  • 背诵营笔记
    Day 1 Find Your Greatness 原文 Greatness. It’s just ...
  • 利用LangChain和语言模型交互
    LangChain是什么 从名字上可以看出来,LangChain可以用来构建自然语言处理能力的链条。它是一个库 ...
  • 享学营笔记
    Unit 1 At home Lesson 1 In the ...
  • K8S集群跨云迁移
    要将K8S集群从一个云服务商迁移到另外一个,需要解决以下问题: 各种K8S资源的迁移 工作负载所挂载的数 ...
  • Terraform快速参考
    简介 Terraform用于实现基础设施即代码(infrastructure as code)—— 通过代码( ...
  • 草缸2021
    经过四个多月的努力,我的小小荷兰景到达极致了状态。

  • 编写Kubernetes风格的APIServer
    背景 前段时间接到一个需求做一个工具,工具将在K8S中运行。需求很适合用控制器模式实现,很自然的就基于kube ...
  • 记录一次KeyDB缓慢的定位过程
    环境说明 运行环境 这个问题出现在一套搭建在虚拟机上的Kubernetes 1.18集群上。集群有三个节点: ...
  • eBPF学习笔记
    简介 BPF,即Berkeley Packet Filter,是一个古老的网络封包过滤机制。它允许从用户空间注 ...
  • IPVS模式下ClusterIP泄露宿主机端口的问题
    问题 在一个启用了IPVS模式kube-proxy的K8S集群中,运行着一个Docker Registry服务 ...
  • 念爷爷
      今天是爷爷的头七,十二月七日、阴历十月廿三中午,老人家与世长辞。   九月初,回家看望刚动完手术的爸爸,发

  • 6 杨梅坑

  • liuhuashan
    深圳人才公园的网红景点 —— 流花山

  • 1 2020年10月拈花湾

  • 内核缺陷触发的NodePort服务63秒延迟问题
    现象 我们有一个新创建的TKE 1.3.0集群,使用基于Galaxy + Flannel(VXLAN模式)的容 ...
  • Galaxy学习笔记
    简介 Galaxy是TKEStack的一个网络组件,支持为TKE集群提供Overlay/Underlay容器网 ...
TOPLINKS
  • Zitahli's blue 91 people like this
  • 梦中的婚礼 64 people like this
  • 汪静好 61 people like this
  • 那年我一岁 36 people like this
  • 为了爱 28 people like this
  • 小绿彩 26 people like this
  • 彩虹姐姐的笑脸 24 people like this
  • 杨梅坑 6 people like this
  • 亚龙湾之旅 1 people like this
  • 汪昌博 people like this
  • 2013年11月香山 10 people like this
  • 2013年7月秦皇岛 6 people like this
  • 2013年6月蓟县盘山 5 people like this
  • 2013年2月梅花山 2 people like this
  • 2013年淮阴自贡迎春灯会 3 people like this
  • 2012年镇江金山游 1 people like this
  • 2012年徽杭古道 9 people like this
  • 2011年清明节后扬州行 1 people like this
  • 2008年十一云龙公园 5 people like this
  • 2008年之秋忆 7 people like this
  • 老照片 13 people like this
  • 火一样的六月 16 people like this
  • 发黄的相片 3 people like this
  • Cesium学习笔记 90 people like this
  • IntelliJ IDEA知识集锦 59 people like this
  • 基于Kurento搭建WebRTC服务器 38 people like this
  • Bazel学习笔记 37 people like this
  • PhoneGap学习笔记 32 people like this
  • NaCl学习笔记 32 people like this
  • 使用Oracle Java Mission Control监控JVM运行状态 29 people like this
  • Ceph学习笔记 27 people like this
  • 基于Calico的CNI 27 people like this
Tag Cloud
ActiveMQ AspectJ CDT Ceph Chrome CNI Command Cordova Coroutine CXF Cygwin DNS Docker eBPF Eclipse ExtJS F7 FAQ Groovy Hibernate HTTP IntelliJ IO编程 IPVS JacksonJSON JMS JSON JVM K8S kernel LB libvirt Linux知识 Linux编程 LOG Maven MinGW Mock Monitoring Multimedia MVC MySQL netfs Netty Nginx NIO Node.js NoSQL Oracle PDT PHP Redis RPC Scheduler ServiceMesh SNMP Spring SSL svn Tomcat TSDB Ubuntu WebGL WebRTC WebService WebSocket wxWidgets XDebug XML XPath XRM ZooKeeper 亚龙湾 单元测试 学习笔记 实时处理 并发编程 彩姐 性能剖析 性能调优 文本处理 新特性 架构模式 系统编程 网络编程 视频监控 设计模式 远程调试 配置文件 齐塔莉
Recent Comments
  • qg on Istio中的透明代理问题
  • heao on 基于本地gRPC的Go插件系统
  • 黄豆豆 on Ginkgo学习笔记
  • cloud on OpenStack学习笔记
  • 5dragoncon on Cilium学习笔记
  • Archeb on 重温iptables
  • C/C++编程:WebSocketpp(Linux + Clion + boostAsio) – 源码巴士 on 基于C/C++的WebSocket库
  • jerbin on eBPF学习笔记
  • point on Istio中的透明代理问题
  • G on Istio中的透明代理问题
  • 绿色记忆:Go语言单元测试和仿冒 on Ginkgo学习笔记
  • point on Istio中的透明代理问题
  • 【Maven】maven插件开发实战 – IT汇 on Maven插件开发
  • chenlx on eBPF学习笔记
  • Alex on eBPF学习笔记
  • CFC4N on eBPF学习笔记
  • 李运田 on 念爷爷
  • yongman on 记录一次KeyDB缓慢的定位过程
  • Alex on Istio中的透明代理问题
  • will on Istio中的透明代理问题
  • will on Istio中的透明代理问题
  • haolipeng on 基于本地gRPC的Go插件系统
  • 吴杰 on 基于C/C++的WebSocket库
©2005-2025 Gmem.cc | Powered by WordPress | 京ICP备18007345号-2
