访问者模式

9
Feb
2011

访问者模式

By Alex
/ in Architecture
/ tags 设计模式
0 Comments
模式定义

访问者模式表示一个作用于某对象结构中各元素的操作。 它允许在不改变各元素的类的前提下定义作用于这些元素的新操作。在GOF95中,该模式被分类为行为型模式。

模式结构与说明

patterns_VisitorPattern

  1. Visitor:访问者接口,为所有元素声明一个visit方法,用来代表为此元素添加的功能
  2. ConcreteVisitor:具体访问者实现,实现一组完整的应用到对象结构的功能
  3. Element:抽象元素,代表对象结构中具体的元素,定义接收访问的操作
  4. ConcreteElement:具体元素,亦即被访问对象,通常会回调访问者的真实功能,同时开放自身的数据供访问者使用
  5. ObjectStructure:对象结构,通常包含多个可被访问的元素,它可以遍历多个被访问的元素,也可以让访问者直接访问元素。该对象可以持有若干Element的集合,或者具有多个Element类型的字段

访问者模式的价值在于可以透明的为对象结构添加新功能,避免对这一系列的对象进行修改。

访问者模式的优点:

  1. 更好的可扩展性:允许通过创建新的访问者来增加行为,而无需改变对象结构本身
  2. 行为的代码被放在一起,统一位于访问者内,易于维护
  3. 分离无关行为:相互之间无关的行为被封装到不同的访问者中

访问者模式的缺点:

  1. 允许访问者对这些内部元素进行访问,对象结构的内部封装被打破
  2. 由于访问者对结构进行遍历,对象结构的修改变得困难,因为牵涉到所有访问者的修改

访问模式的适用场景:

  1. 如果需要对一个对象结构实施一些依赖于具体元素的操作
  2. 如果需要对一个对象结构中的各元素实施很多不同、不相关的操作
  3. 如果对象结构很少变动,但是经常需要对元素添加新功能
经典应用

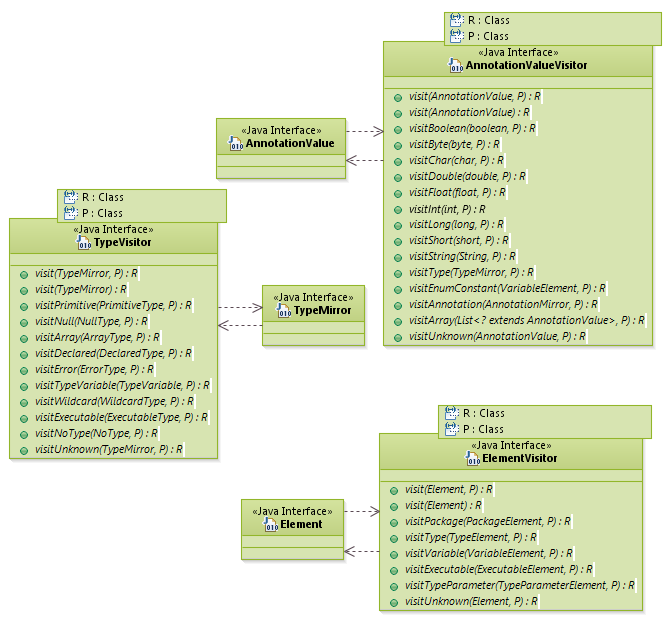

java.lang.model包中的访问者模式

patterns_VisitorPattern_Java_Annotation

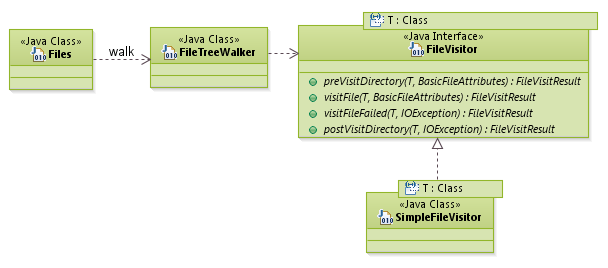

java.nio.file包中的访问者模式

patterns_VisitorPattern_NIO

这是一个变形的访问者模式,元素:文件、目录等没有统一的接口,也不能accept()访问者,实质上,对访问者的回调是由FileTreeWalker.walk()方法手动判断和完成的。FileTreeWalker相当于ObjectStructure角色。

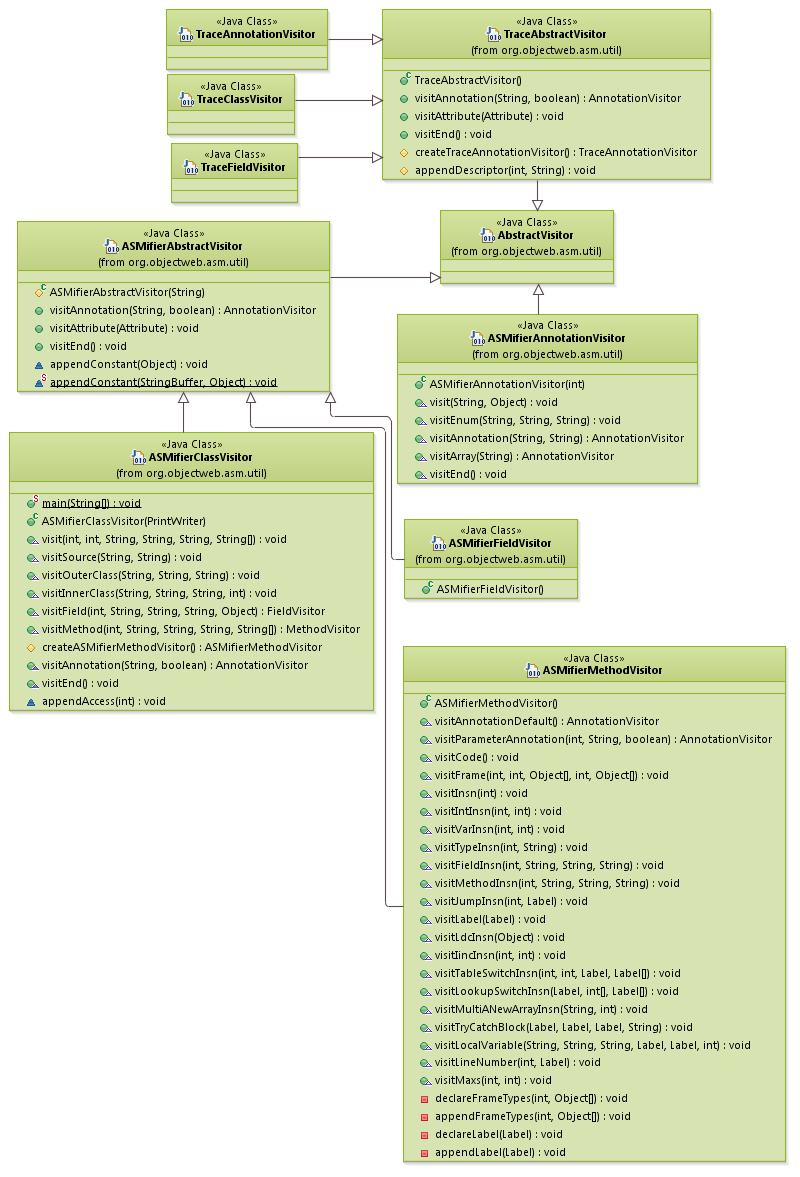

ASM框架

ASM是Java的一个字节码处理框架,它定义的访问者模式允许访问类中的各种元素:类本身、方法、字段、注解等:

patterns_VisitorPattern_ASM

Dom4j中的访问者模式

Dom4j是一个XML解析框架,它实现了非常典型的访问者模式:Visitor接口定义了访问各种XML节点的操作,包括文档、元素、属性、文本等。Node接口相当于Element角色,它为所有类型的XML节点定义了accept()方法。Document接口的实现AbstractDocument则充当了ObjectStructure角色:

Java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public abstract class AbstractDocument extends AbstractBranch implements Document {
    public void accept(Visitor visitor) {
        visitor.visit(this); //先让访问者访问自己
        DocumentType docType = getDocType();
        if (docType != null) {
            visitor.visit(docType);  //访问文档类型
        }
        List content = content();
        //遍历,访问所有子节点
        if (content != null) {
            for (Iterator iter = content.iterator(); iter.hasNext();) {
                Object object = iter.next();
                if (object instanceof String) {
                    Text text = getDocumentFactory()
                            .createText((String) object);
                    visitor.visit(text);  //访问文本
                } else {
                    //如果是节点,那么调用相应的accept,递归的处理整个XML文档
                    Node node = (Node) object;
                    node.accept(visitor);
                }
            }
        }
    }
}

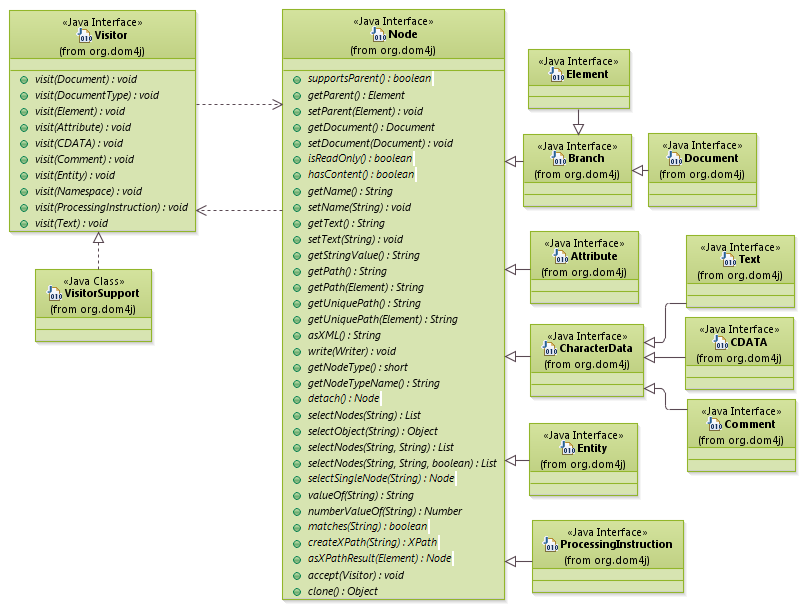

 Dom4j的访问者模式类图如下:

patterns_VisitorPattern_Dom4j

模式演变
  1. 与缺省适配模式联用:如果元素种类特别多,则应当引入一个实现了缺省适配的访问者抽象类,提供缺省适配,这样可以减少具体访问者的代码量
  2. 与组合模式联用:将Component中定义的业务方法抽取出来,改用accept()方法,然后将那些业务方法的逻辑转移到访问者中
  3. 退化:取消Element接口。这种情况下,各元素没有一致的接口,不能accept()访问者。那么把哪些元素传递给访问者对应方法的职责就落到ObjectStructure头上了
